Pohjapiirrokset

Pohjapiirros on kuva rakennuksestasi, jossa laitteesi ovat paikoillaan. Jokainen laite näyttää reaaliaikaiset mittauksensa. Pohjapiirrokset ovat sovelluksen mukautetussa kojelaudassa widgetinä.

Tarvitset:

• pohjapiirroksen kuvan PNG-, JPEG- tai GIF-muodossa, enintään 1 MB,
• vapaita pohjapiirroksia tililläsi. Raja näkyy sivulla Tili kohdassa Pohjapiirrokset. Katso mitä sisältyy.

Vaihe 1: Ota mukautettu kojelauta käyttöön

1. Avaa sivuvalikko.
2. Napsauta Tili.
3. Ota kohdassa Asetukset käyttöön Mukautettu kojelauta.
4. Napsauta Päivitä asetukset.

Kojelaudan uusi välilehti näkyy yläpalkissa. Sen nimi on Sovellus, kunnes muutat sen.

Vaihe 2: Lisää pohjapiirros kojelautaan

1. Napsauta kojelaudan välilehteä.
2. Napsauta kynäkuvaketta Muokkaa.

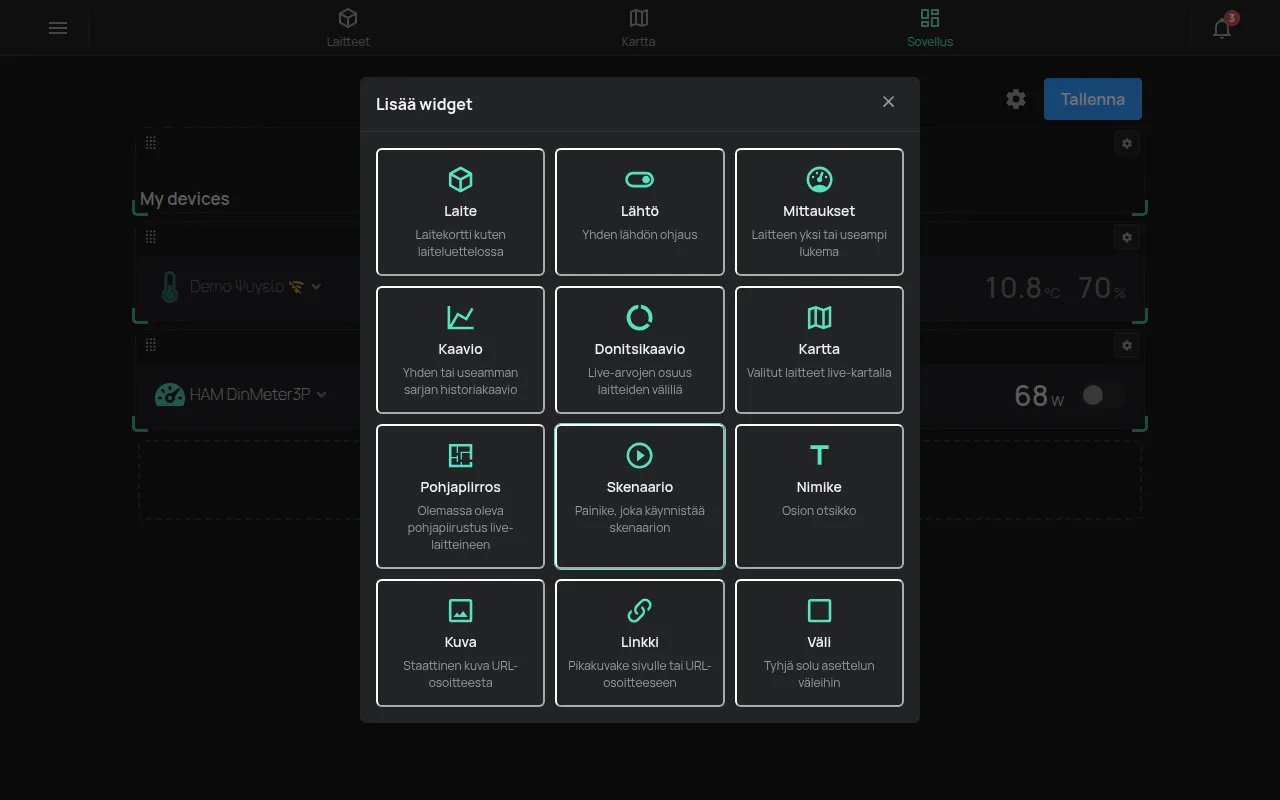

3. Napsauta +-kuvaketta Lisää widget.
4. Valitse Pohjapiirros.
5. Napsauta Uusi pohjapiirros.
6. Kirjoita Pohjapiirroksen nimi.
7. Jos haluat näyttää laitteiden nimet, ota käyttöön Näytä laitteiden nimet.
8. Napsauta Käytä.

Kojelauta tallentaa muutokset automaattisesti.

Tietokone

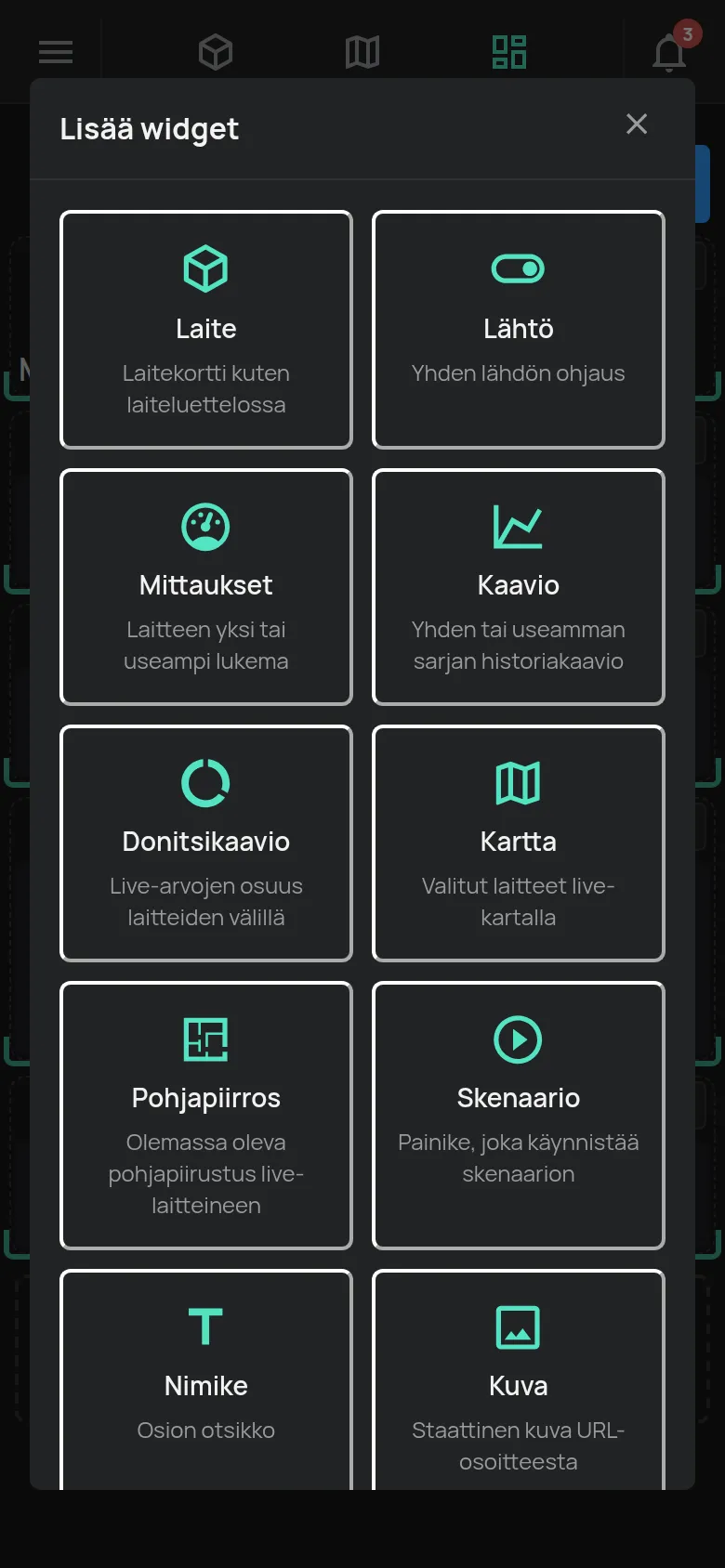

Puhelin

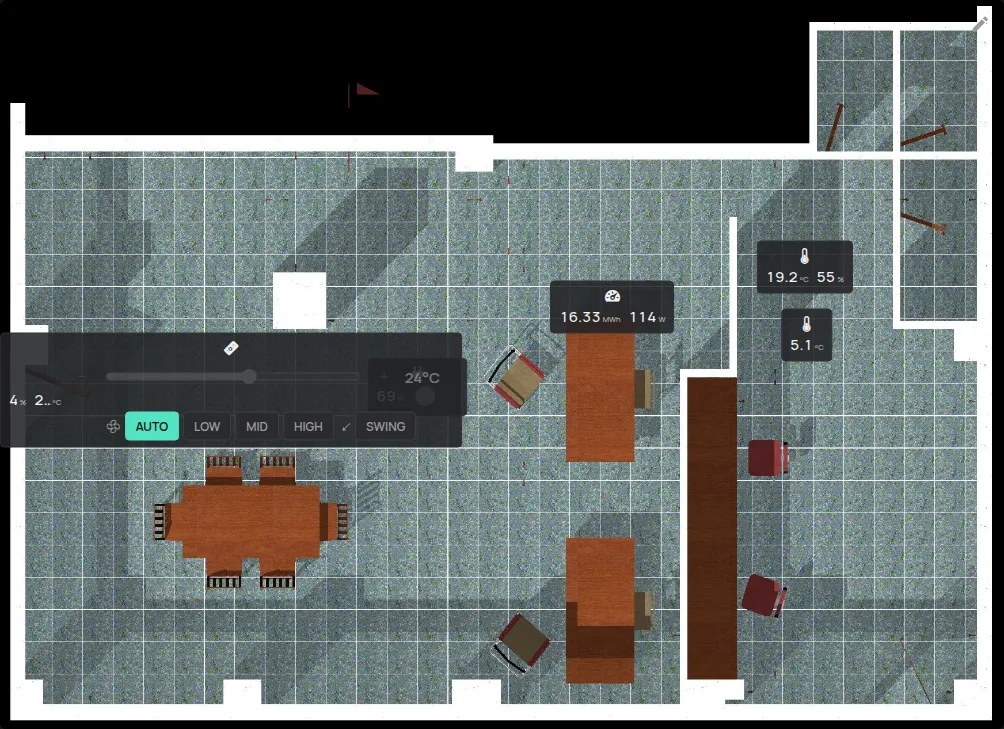

Vaihe 3: Lataa kuva ja sijoita laitteet siihen

1. Napsauta pohjapiirroswidgetin kynäkuvaketta Muokkaa pohjapiirrosta.
2. Napsauta Vaihda kuva ja valitse pohjapiirroksen kuva.
3. Napsauta Lisää laite… ja valitse laite.
4. Vedä laite sen paikalle kuvassa.
5. Tee tämä uudelleen jokaiselle laitteelle.

Sijainnit tallentuvat automaattisesti. Kun haluat poistaa laitteen, napsauta laitteen ×-kuvaketta Poista pohjapiirroksesta ja vahvista.

Jos kuva on yli 1 MB, sovellus näyttää “Kuvan on oltava alle 1MB”. Pienennä kuvaa ja yritä uudelleen.

Pohjapiirroksen käyttö

• Jokainen laite näyttää 2 mittausta ja päälähtönsä.
• Lähtö toimii pohjapiirroksesta, jos sinulla on käyttöoikeustaso Ohjaus tai korkeampi.
• Napsauta laitetta, niin laitesivu avautuu.

Pohjapiirroksen muuttamiseen tarvitset käyttöoikeustason Hallitse tai omistajan oikeudet.

Muut kojelaudan widgetit

Mukautetussa kojelaudassa on myös muita widgetejä, esimerkiksi Laite, Lähtö, Mittaukset, Kaavio, Kartta, Skenaario, Nimike ja Kuva. Muokkaustilassa widgetin painike Asetukset muuttaa sen leveyttä ja korkeutta.

Rataskuvake Näkymän asetukset muuttaa kojelaudan nimen, kuvakkeen, leveyden ja välistyksen. Lataa JSON lataa kopion kojelaudasta.

Sääntö voi muuttaa kaikkien pohjapiirroksen laitteiden lähtöjä, kuten ryhmän kohdalla. Katso sääntöjen toiminnot.
