Plantegninger

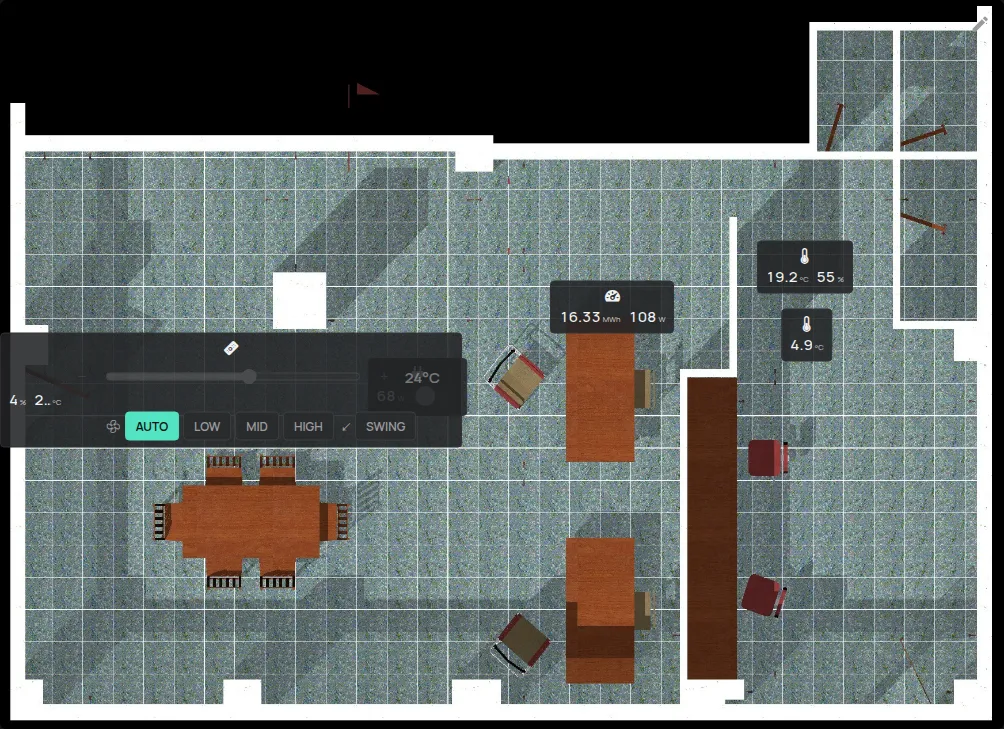

En plantegning er et billede af din bygning med dine enheder på deres positioner. Hver enhed viser sine aktuelle målinger. Plantegninger er i app’ens brugerdefinerede dashboard som en widget.
Du skal have:
- et billede af plantegningen i PNG, JPEG eller GIF på op til 1 MB,
- ledige plantegninger på din konto. Grænsen vises på siden Konto under Plantegninger. Se hvad er gratis.
Trin 1: Slå det brugerdefinerede dashboard til
Sektion kaldt “Trin 1: Slå det brugerdefinerede dashboard til”- Åbn sidemenuen.
- Klik på Konto.
- Slå Brugerdefineret dashboard til under Indstillinger.
- Klik på Opdatér indstillinger.
En ny fane til dashboardet vises i den øverste bjælke. Dens navn er Dashboard, indtil du ændrer det.
Trin 2: Tilføj en plantegning til dashboardet
Sektion kaldt “Trin 2: Tilføj en plantegning til dashboardet”- Klik på fanen for dashboardet.
- Klik på blyanten Rediger.

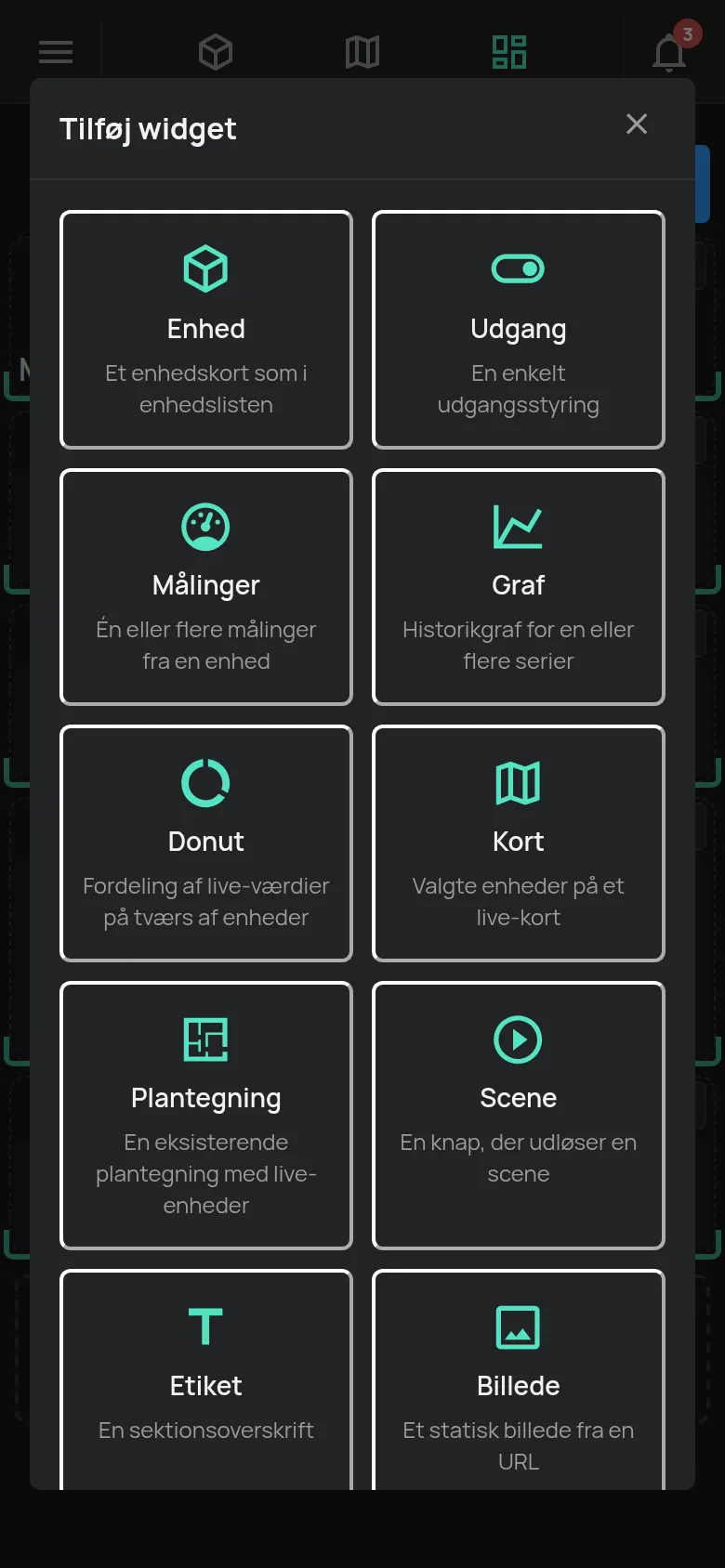

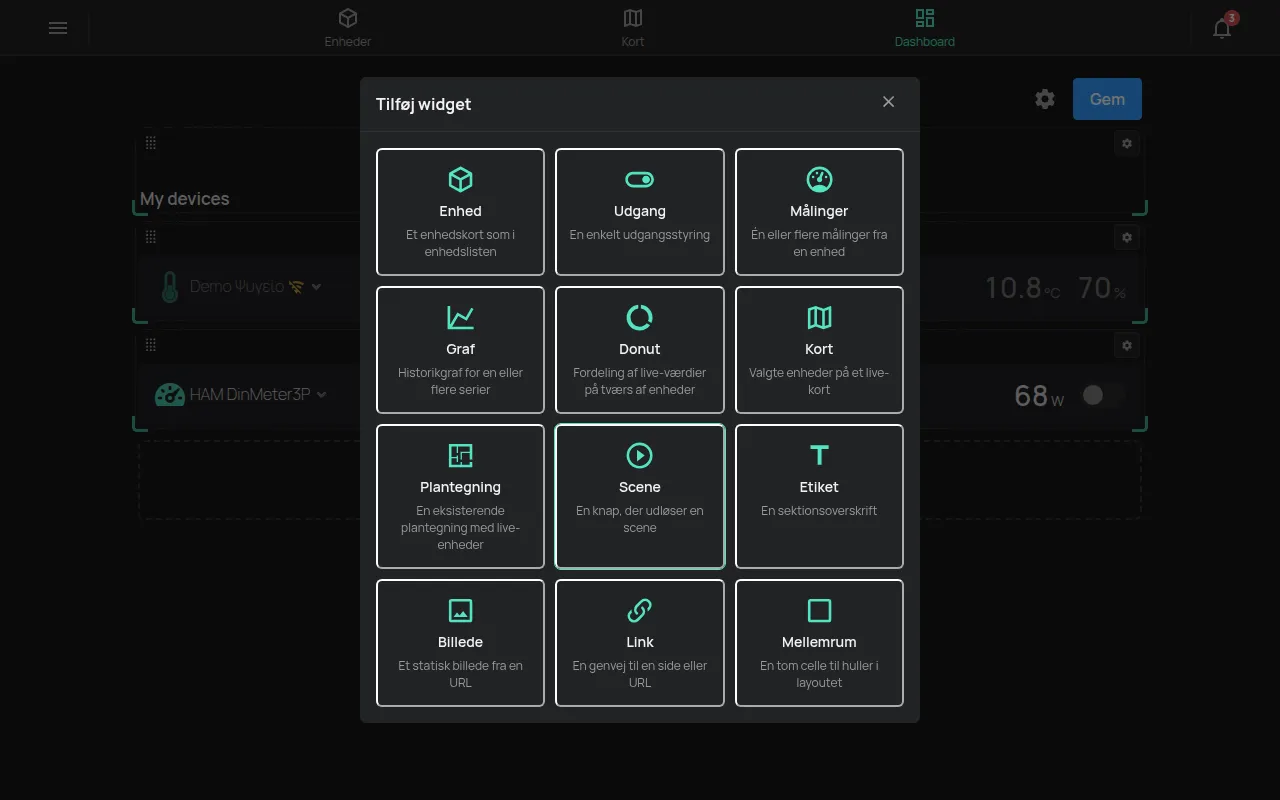

- Klik på + Tilføj widget.
- Vælg Plantegning.
- Klik på Ny plantegning.
- Skriv Plantegningens navn.
- Slå Vis enhedsnavne til for at vise enhedernes navne.
- Klik på Anvend.
Dashboardet gemmer ændringerne automatisk.
Trin 3: Upload billedet, og sæt enhederne på det
Sektion kaldt “Trin 3: Upload billedet, og sæt enhederne på det”- Klik på blyanten Rediger plantegning på widgetten for plantegningen.
- Klik på Erstat billede, og vælg billedet af plantegningen.
- Klik på Tilføj enhed…, og vælg en enhed.
- Træk enheden til dens position på billedet.
- Gør dette igen for hver enhed.
Positionerne bliver gemt automatisk. Klik på × Fjern fra plantegningen på enheden, og bekræft for at fjerne en enhed.
Hvis billedet er større end 1 MB, viser app’en “Billedet skal være under 1MB”. Gør billedet mindre, og prøv igen.
Brug plantegningen
Sektion kaldt “Brug plantegningen”- Hver enhed viser 2 målinger og sin hovedudgang.
- Udgangen virker fra plantegningen, hvis du har adgangen Styring eller højere.
- Klik på en enhed for at åbne enhedens side.
Du skal have adgangen Administrer eller ejer for at ændre plantegningen.
Andre widgets på dashboardet
Sektion kaldt “Andre widgets på dashboardet”Det brugerdefinerede dashboard har også andre widgets, for eksempel Enhed, Udgang, Målinger, Graf, Kort, Scene, Etiket og Billede. I redigeringstilstand ændrer knappen Indstillinger på en widget dens bredde og højde.
Tandhjulet Dashboardindstillinger ændrer dashboardets navn, ikon, bredde og afstand. Download JSON downloader en kopi af dashboardet.
En regel kan ændre udgangene for alle enheder på en plantegning, som for en gruppe. Se handlinger i regler.
