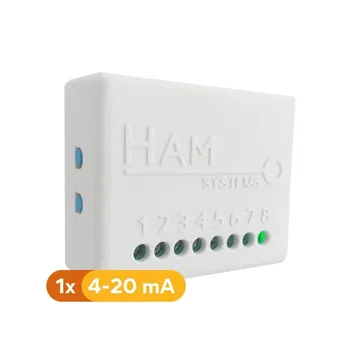

HAM Sense420

Το HAM Sense420 διαβάζει έναν βιομηχανικό αισθητήρα με έξοδο 4-20 mA και στέλνει την τιμή στην εφαρμογή. Είναι για αισθητήρες στάθμης, θερμοκρασίας, υγρασίας ή άλλου μεγέθους που έχετε ήδη ή που θέλετε να προσθέσετε.

Ο σειριακός αριθμός ξεκινά με e41:. Η παλαιότερη έκδοση έχει σειριακό που ξεκινά με 41:. Στην εφαρμογή η συσκευή εμφανίζεται ως HAM 420MAS (ή HAM 420MA στην παλαιότερη έκδοση).

Τι είναι ένας αισθητήρας 4-20 mA

Πολλοί βιομηχανικοί αισθητήρες δεν στέλνουν αριθμό. Στέλνουν ένα ηλεκτρικό ρεύμα στο καλώδιο. Το ρεύμα είναι από 4 έως 20 mA (milliampere):

• 4 mA σημαίνει την ελάχιστη τιμή του αισθητήρα.
• 20 mA σημαίνει τη μέγιστη τιμή του αισθητήρα.
• Οι τιμές ανάμεσα είναι ανάλογες.

Παράδειγμα: ένας αισθητήρας θερμοκρασίας 0 έως 100 °C στέλνει 4 mA στους 0 °C, 12 mA στους 50 °C και 20 mA στους 100 °C. Η κλίμακα του αισθητήρα είναι γραμμένη στην ετικέτα ή στο φυλλάδιό του.

Ένα ρεύμα κάτω από 4 mA συνήθως σημαίνει κομμένο καλώδιο ή χαλασμένο αισθητήρα.

Τι μετράει

Μέτρηση	Μονάδα	Σημείωση
4-20mA	mA	Το ρεύμα που στέλνει ο αισθητήρας.
Η τιμή του αισθητήρα	Αυτή που επιλέγετε	Υπολογίζεται από το ρεύμα. Δείτε τη Μέτρηση 4-20mA πιο κάτω.
Γενική είσοδος 1, 2	ανοιχτή / κλειστή	Εμφανίζεται όταν ρυθμίσετε την είσοδο.
Μετρητής εισόδου 1, 2	αριθμός	Μετρά τις αλλαγές της εισόδου.

Πού χρησιμοποιείται

• Στάθμη σε δεξαμενές νερού, πετρελαίου ή υγρών.
• Αισθητήρες σε θερμοκήπια, γεωτρήσεις και βιομηχανικές εγκαταστάσεις.

Εγκατάσταση

Τη σύνδεση του αισθητήρα στους ακροδέκτες την κάνει τεχνικός. Για το διάγραμμα σύνδεσης επικοινωνήστε μαζί μας. Δείτε την επικοινωνία με την υποστήριξη.

Συνδέστε τη συσκευή στο WiFi από την εφαρμογή στο κινητό. Δείτε τη σύνδεση στο WiFi.

Ρυθμίσεις

Κλίμακα του αισθητήρα

Με αυτές τις τρεις ρυθμίσεις η εφαρμογή μετατρέπει το ρεύμα στην τιμή του αισθητήρα:

• Μέτρηση 4-20mA: τι μετράει ο αισθητήρας, π.χ. Θερμοκρασία, Υγρασία ή Ποσοστό. Η εφαρμογή χρησιμοποιεί το όνομα και τη μονάδα αυτής της μέτρησης. Η προεπιλογή είναι Ποσοστό (%).
• 4-20mA Χαμηλή τιμή (@4mA): η τιμή του αισθητήρα στα 4 mA. Η προεπιλογή είναι 0.
• 4-20mA Υψηλή τιμή (@20mA): η τιμή του αισθητήρα στα 20 mA. Η προεπιλογή είναι 100.

Παράδειγμα για αισθητήρα θερμοκρασίας 0 έως 100 °C:

Ρύθμιση	Τιμή
Μέτρηση 4-20mA	Θερμοκρασία
4-20mA Χαμηλή τιμή (@4mA)	0
4-20mA Υψηλή τιμή (@20mA)	100

Με ρεύμα 12 mA η εφαρμογή δείχνει 50 °C.

Για αισθητήρα στάθμης δεξαμενής αφήστε τις προεπιλογές. Η εφαρμογή δείχνει 0 % στα 4 mA (άδεια) και 100 % στα 20 mA (γεμάτη). Η λίστα σήμερα δεν έχει μέτρηση πίεσης. Με ρεύμα κάτω από 4 mA η εφαρμογή δείχνει τη χαμηλή τιμή.

Προχωρημένες

Στις Ρυθμίσεις > Προχωρημένες:

• Αντίσταση Αναφοράς ADC: η αντίσταση μέτρησης σε Ω. Η προεπιλογή είναι 120 Ω. Μην την αλλάξετε χωρίς οδηγία από εμάς.
• Δείγματα μέσο όρου ADC: από πόσα δείγματα η συσκευή βγάζει τον μέσο όρο. Η προεπιλογή είναι 100. Περισσότερα δείγματα δίνουν πιο σταθερή τιμή.
• Γεν. είσοδος ως εξ. συναγερμού: η τελευταία γενική είσοδος γίνεται έξοδος συναγερμού. Ένας κανόνας με ενέργεια Έξοδος συναγερμού την ενεργοποιεί.

Οι γενικές ρυθμίσεις όλων των συσκευών είναι στις ρυθμίσεις συσκευής.

Προτεινόμενοι κανόνες

Η εφαρμογή δεν προτείνει έτοιμους κανόνες για αυτή τη συσκευή. Φτιάξτε δύο κανόνες:

• Ειδοποίηση όταν η τιμή του αισθητήρα βγει εκτός των ορίων σας, π.χ. χαμηλή στάθμη στη δεξαμενή.
• Ειδοποίηση όταν το 4-20mA πέσει κάτω από 4 mA. Αυτό συνήθως σημαίνει πρόβλημα στο καλώδιο ή στον αισθητήρα.

Δείτε τη δημιουργία κανόνα και τις ειδοποιήσεις εκτός σύνδεσης.

Προβλήματα

• Η τιμή μένει στη χαμηλή τιμή: ελέγξτε το 4-20mA. Αν είναι κάτω από 4 mA, ελέγξτε το καλώδιο και την τροφοδοσία του αισθητήρα.
• Η τιμή είναι λάθος: ελέγξτε τη χαμηλή και την υψηλή τιμή με την ετικέτα του αισθητήρα. Δείτε τις λάθος τιμές.
• Η συσκευή είναι εκτός σύνδεσης: δείτε τη συσκευή εκτός σύνδεσης.

Τεχνικά στοιχεία

Είσοδος	1 αναλογική είσοδος 4-20 mA
Γενικές είσοδοι	2
Σύνδεση	WiFi 2.4 GHz
Σήμανση	CE, WEEE, RoHS

Για αγορά δείτε το κατάστημα.
