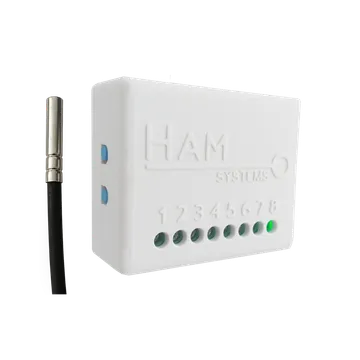

HAM ThermoSenseX1

Το HAM ThermoSenseX1 καταγράφει τη θερμοκρασία ενός ψυγείου ή καταψύκτη και σας ειδοποιεί όταν βγει εκτός ορίων. Είναι για καταστήματα τροφίμων, εστίαση, φαρμακεία και αποθήκες.

Ο σειριακός αριθμός ξεκινά με e11:. Η παλαιότερη έκδοση έχει σειριακό που ξεκινά με 40:.

Τι μετράει

Μέτρηση	Μονάδα	Σημείωση
Θερμοκρασία	°C	Από το αισθητήριο στο καλώδιο.
Γενική είσοδος 1, 2	ανοιχτή / κλειστή	Για μαγνητική επαφή πόρτας. Εμφανίζεται όταν ρυθμίσετε την είσοδο.
Μετρητής εισόδου 1, 2	αριθμός	Μετρά τις αλλαγές της εισόδου. Εμφανίζεται όταν μετρήσει κάτι.

Η εφαρμογή δείχνει τη γενική είσοδο ως Γεν. Είσ. μέχρι να της δώσετε όνομα, π.χ. “Πόρτα ψυγείου”.

Πού χρησιμοποιείται

• Ψυγεία και καταψύκτες σε κουζίνες, κάβες και σούπερ μάρκετ.
• Ψυκτικοί θάλαμοι, με επαφή πόρτας στη γενική είσοδο.
• Ψυγεία φαρμάκων και εμβολίων.
• Αρχεία θερμοκρασίας για HACCP.

HACCP και ψυχρή αλυσίδα

Τα καταγραφικά HAM χρησιμοποιούνται για αρχεία θερμοκρασίας HACCP. Κάθε μέτρηση έχει ημερομηνία και ώρα και διατηρείται στον λογαριασμό σας. Μπορείτε να βγάλετε αναφορές για τον έλεγχο. Πιστοποιητικό βαθμονόμησης διατίθεται για κάθε συσκευή, ως ξεχωριστή γραμμή στην παραγγελία.

Σημείωση

Τα καταγραφικά HAM δεν έχουν πιστοποίηση EN 12830. Για τον έλεγχο, δίνετε την αναφορά PDF. Δείτε τις πιστοποιήσεις.

Εγκατάσταση

1. Τοποθετήστε το λευκό κουτί έξω από τον ψυχρό χώρο. Στερεώστε το με ταινία διπλής όψης.
2. Περάστε το αισθητήριο μέσα από το λάστιχο της πόρτας ή από ειδικό άνοιγμα. Ρωτήστε τον ψυκτικό σας για το άνοιγμα.
3. Τοποθετήστε το αισθητήριο στο σημείο που σας ενδιαφέρει, π.χ. στο μέσο του ραφιού.
4. Συνδέστε το τροφοδοτικό 5 V micro-USB που περιέχεται στη συσκευασία.
5. Συνδέστε τη συσκευή στο WiFi από την εφαρμογή στο κινητό. Πατήστε παρατεταμένα το κουμπί ρύθμισης μέχρι να αναβοσβήνει το πράσινο LED. Δείτε τη σύνδεση στο WiFi.

Όταν η συσκευή συνδεθεί, το πράσινο LED μένει σταθερά αναμμένο. Δείτε τις ενδείξεις LED.

Μην τοποθετείτε το αισθητήριο:

• κοντά στην πόρτα, όπου δέχεται αέρα όταν ανοίγει,
• μπροστά στον ανεμιστήρα του ψυκτικού,
• σε επαφή με τα τοιχώματα ή με τα προϊόντα,
• κοντά στη λάμπα.

Για περισσότερα δείτε τη φυσική εγκατάσταση.

Ακροδέκτες

• Το αισθητήριο συνδέεται στους ακροδέκτες 3 (3.3 V, κόκκινο), 4 (data, κίτρινο) και 6 (GND, μαύρο).
• Οι γενικές είσοδοι είναι οι ακροδέκτες 7 και 8. Ο ακροδέκτης 8 μπορεί να γίνει έξοδος συναγερμού.
• Για τροφοδοσία χωρίς USB, συνδέστε 5-12 V DC στους ακροδέκτες 1 (+) και 2 (GND).

Ρυθμίσεις

• Πίνακας βαθμονόμησης (στις Προχωρημένες): διόρθωση της θερμοκρασίας στο πεδίο, έως 6 σημεία. Πατήστε Βαθμονόμηση για να τη συμπληρώσετε.
• Γεν. είσοδος ως εξ. συναγερμού: η τελευταία γενική είσοδος γίνεται έξοδος συναγερμού. Ένας κανόνας με ενέργεια Έξοδος συναγερμού την ενεργοποιεί. Με ένα module ρελέ δίνετε σήμα σε σύστημα συναγερμού.
• Buzzer συναγερμού (μόνο e11): η συσκευή ηχεί όταν υπάρχει ενεργός συναγερμός. Είναι ενεργό από προεπιλογή.

Προσοχή

Ο πίνακας βαθμονόμησης είναι διόρθωση στο πεδίο. Δεν είναι πιστοποιητικό εργαστηρίου. Αν αλλάξετε τις τιμές του, η HAM Systems δεν μπορεί να εγγυηθεί την ακρίβεια των μετρήσεων.

Οι γενικές ρυθμίσεις όλων των συσκευών είναι στις ρυθμίσεις συσκευής.

Προτεινόμενοι κανόνες

Το κουμπί Προτεινόμενες ρυθμίσεις στη σελίδα της συσκευής προτείνει:

• Ειδοποίηση όταν η θερμοκρασία βγει εκτός ορίων.
• Ειδοποίηση όταν η συσκευή σταματήσει να στέλνει δεδομένα.

Η ειδοποίηση εκτός σύνδεσης σας ενημερώνει και για διακοπή ρεύματος ή internet στον χώρο.

Δείτε την πρώτη σας ειδοποίηση και τις ειδοποιήσεις εκτός σύνδεσης.

Προβλήματα

• Η θερμοκρασία διαφέρει λίγους βαθμούς: ελέγξτε τη θέση του αισθητηρίου. Δείτε τις λάθος τιμές.
• Η επαφή πόρτας δείχνει πάντα ανοιχτή: οι ετικέτες μπορεί να είναι ανάποδα ή ο μαγνήτης είναι πολύ μακριά.
• Κενά στο γράφημα: η συσκευή κρατά τις μετρήσεις όταν δεν έχει σύνδεση και τις στέλνει μετά. Μετά από διακοπή ρεύματος και διακοπή δικτύου μαζί, μπορεί να μείνει κενό. Δείτε τα κενά στο γράφημα.
• Η συσκευή είναι εκτός σύνδεσης: δείτε τη συσκευή εκτός σύνδεσης.

Τεχνικά στοιχεία

Αισθητήριο	Ψηφιακό, ανοξείδωτο, αδιάβροχο, σε καλώδιο
Μήκος καλωδίου	Ανάλογα με τον κωδικό προϊόντος. Επεκτείνεται κατά μερικά μέτρα.
Ακρίβεια	±0.5 °C
Τροφοδοσία	Τροφοδοτικό 5 V micro-USB (περιέχεται) ή 5-12 V DC στους ακροδέκτες 1 και 2 (σύνδεση από τεχνικό)
Γενικές είσοδοι	2, για μαγνητικές επαφές
Σύνδεση	WiFi 2.4 GHz
Περιοχή μέτρησης	-50 έως 100 °C
Ανάλυση	0.1 °C
Θερμοκρασία λειτουργίας συσκευής	-10 έως 55 °C (5 V), -10 έως 40 °C (12 V)
Διαστάσεις	55 x 44.1 x 21.5 mm
Υλικό	ABS V-0
