HAM DinSwitchM

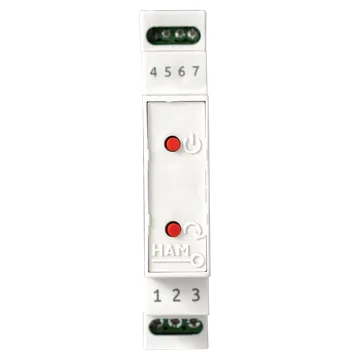

Το HAM DinSwitchM ανάβει και σβήνει ένα φορτίο από την εφαρμογή και μετρά την κατανάλωσή του. Τοποθετείται σε ράγα DIN μέσα στον ηλεκτρικό πίνακα.

Ο σειριακός αριθμός ξεκινά με e2:. Το HAM DinSwitch είναι διακόπτης DIN της παλαιότερης γενιάς.

Τι μετράει

Μέτρηση	Μονάδα	Σημείωση
Ισχύς	W	Από τον μετασχηματιστή έντασης (Μ/Τ).
Ενέργεια	kWh	Συνολική κατανάλωση.
Ενέργεια 2	kWh	Δεύτερος μετρητής, για εναλλακτική χρέωση, π.χ. νυχτερινό τιμολόγιο.
Τάση	V
Ρεύμα	A
Άεργ. Ισχύς	VAR
Συχνότητα	Hz
Συντελεστής Ισχύος		Υπολογίζεται από την πλατφόρμα.
Φαιν. Ισχύς	VA	Υπολογίζεται από την πλατφόρμα.
Κόστος (περίπου)		Από τη ρύθμιση Κόστος ανά kWh.
Εκπομπές CO₂	ton	Υπολογίζεται από την ενέργεια.
Ενέργεια (Ημερησίως), (Εβδομαδιαίως), (Μηνιαίως)	kWh	Ενέργεια ανά περίοδο.
Γεν. Είσ.	ανοιχτή / κλειστή	Γενική είσοδος. Δώστε της όνομα στις ρυθμίσεις.

Πού χρησιμοποιείται

• Θερμοσίφωνας, με αυτόματο κλείσιμο όταν τελειώσει η θέρμανση.
• Αντλίες, κλιματιστικά και άλλα φορτία που ελέγχετε με χρονοδιάγραμμα.
• Μέτρηση της κατανάλωσης ενός κυκλώματος του πίνακα.
• Δωμάτια ξενοδοχείου, με BLE Tag ως κάρτα δωματίου.

Προσοχή

Η έξοδος της συσκευής αντέχει έως 5 A στα 230 VAC. Ένας θερμοσίφωνας ή ένα κλιματιστικό συνήθως τραβά περισσότερο ρεύμα. Για μεγαλύτερο φορτίο βάλτε ρελέ ισχύος ράγας. Το κατάστημα πουλά τη συσκευή και με ρελέ ισχύος ράγας 25 A ή 40 A.

Εγκατάσταση

Κίνδυνος

Η συσκευή συνδέεται στην τάση δικτύου. Την εγκατάσταση πρέπει να την κάνει αδειούχος ηλεκτρολόγος. Κλείστε την παροχή ρεύματος πριν από κάθε εργασία στον πίνακα.

Η συσκευή τροφοδοτείται από τον πίνακα. Τοποθετήστε τη σε ράγα DIN.

Μετασχηματιστής έντασης (Μ/Τ)

Ο Μ/Τ είναι ένας δακτύλιος που κλείνει γύρω από τον αγωγό φάσης. Η συσκευή μετρά ισχύ και ενέργεια μόνο για τον αγωγό που περνά μέσα από τον Μ/Τ.

1. Συνδέστε τα καλώδια του Μ/Τ στους επάνω ακροδέκτες 4 και 5.
2. Βάλτε το λευκό καλώδιο αριστερά και το μαύρο καλώδιο δεξιά.
3. Κλείστε τον Μ/Τ γύρω από τον αγωγό φάσης του φορτίου που θέλετε να μετρήσετε.
4. Γυρίστε την πλευρά K (ή S1) προς την παροχή και την πλευρά L (ή S2) προς το φορτίο.

Ο αγωγός στον Μ/Τ πρέπει να είναι στην ίδια φάση με την τροφοδοσία της συσκευής στους κάτω ακροδέκτες. Αν η φάση είναι άλλη, η ισχύς και ο συντελεστής ισχύος είναι λάθος.

Αν δεν μπορείτε να γυρίσετε τον Μ/Τ, αλλάξτε θέση στα καλώδια. Βάλτε το λευκό δεξιά και το μαύρο αριστερά.

Προσοχή

Ο Μ/Τ που συνοδεύει τη συσκευή έχει λόγο 1:1000 και μετρά έως 80 A. Αν βάλετε άλλον Μ/Τ, αλλάξτε τη ρύθμιση Λόγος Μ/Τ. Αλλιώς η ισχύς και η ενέργεια είναι λάθος κατά σταθερό συντελεστή.

Σύνδεση στο WiFi

Η σύνδεση γίνεται από την εφαρμογή στο κινητό. Επιλέξτε τις συσκευές DIN στη λίστα.

1. Πατήστε παρατεταμένα το κουμπί on/off για λίγα δευτερόλεπτα.
2. Αφήστε το κουμπί όταν το LED αρχίσει να αναβοσβήνει.
3. Συνεχίστε τα βήματα της σύνδεσης στο WiFi.

Όταν η συσκευή συνδεθεί, το πράσινο LED μένει αναμμένο. Δείτε τις ενδείξεις LED.

Ακροδέκτες και προστασία

• Ακροδέκτης 1: είσοδος φάσης. Ακροδέκτης 2: ουδέτερος. Ακροδέκτης 3: έξοδος φάσης προς το φορτίο.
• Ακροδέκτες 6 και 7 (S0): είσοδος παλμών. Μην τους χρησιμοποιείτε μαζί με τον Μ/Τ.
• Η συσκευή δεν έχει προστασία από υπερφόρτωση ή βραχυκύκλωμα. Βάλτε διάταξη προστασίας από υπερφόρτωση στον πίνακα.
• Τοποθετήστε τη σε πίνακα όπου δεν έχει πρόσβαση ο απλός χρήστης.
• Μην ελέγχετε με τη συσκευή την τροφοδοσία του router.

Σύνδεση με ρελέ ισχύος

1. Συνδέστε την έξοδο της συσκευής (ακροδέκτης 3) στο πηνίο του ρελέ ισχύος.
2. Συνδέστε το φορτίο στις επαφές ισχύος του ρελέ, σύμφωνα με το διάγραμμα του ρελέ.
3. Κλείστε τον Μ/Τ γύρω από τον αγωγό φάσης του φορτίου. Μην τον κλείσετε γύρω από το καλώδιο του πηνίου.

Η συσκευή μετρά τότε την κατανάλωση του φορτίου και ελέγχει το ρελέ.

Ρυθμίσεις

• Αυτόματο κλείσιμο θερμοσίφωνα: η έξοδος σβήνει μόνη της όταν η συσκευή δεν μετρά ρεύμα. Ο Μ/Τ πρέπει να μετρά τη γραμμή του θερμοσίφωνα.
• Παρακολούθηση BLE Tag: η έξοδος σβήνει όταν κανένα από τα BLE Tag δεν εμφανίζεται για τον χρόνο καθυστέρησης. Ανάβει ξανά όταν εμφανιστεί ένα Tag.
• Καθυστέρηση απουσίας BLE Tag: ο χρόνος απουσίας πριν σβήσει η έξοδος, 60-86400 s. Η προεπιλογή είναι 180 s.
• BLE Tag MAC (0) έως BLE Tag MAC (7): οι διευθύνσεις MAC των BLE Tag που παρακολουθεί η συσκευή.
• Λόγος Μ/Τ: ο λόγος του Μ/Τ που έχετε τοποθετήσει. Η προεπιλογή είναι 1000.
• Παλμοί ανά kWh: η λειτουργία της εισόδου. Επιλέξτε Μετρητής ενέργειας, Γενική είσοδος ή Έλεγχος εξόδου. Για μετρητή ενέργειας, γράψτε τους παλμούς ανά kWh του μετρητή.
• Ο χειροκίνητος έλεγχος είναι με διπλό πάτημα: το κουμπί της συσκευής αλλάζει την έξοδο μόνο με δύο πατήματα.
• Απενεργοποίηση τοπικού ελέγχου: τα κουμπιά της συσκευής δεν αλλάζουν την έξοδο.
• Κόστος ανά kWh: η τιμή της ενέργειας για αυτή τη συσκευή. Υπερισχύει της ρύθμισης του λογαριασμού.
• Κόστος ανά kWh (εναλλακτική μέτρηση): η τιμή για τον δεύτερο μετρητή ενέργειας.
• Απενεργοποίηση καταγραφής: η πλατφόρμα δεν κρατά ιστορικό μετρήσεων για τη συσκευή.
• Επιτρέπεται ο έλεγχος από LAN: άλλες συσκευές στο τοπικό σας δίκτυο μπορούν να ελέγχουν αυτή τη συσκευή. Αφήστε τη ρύθμιση κλειστή αν δεν τη χρειάζεστε.
• Επιβολή IPv4: η συσκευή χρησιμοποιεί μόνο συνδέσεις IPv4. Είναι ενεργή από προεπιλογή.

Προσοχή

Όταν η Παρακολούθηση BLE Tag είναι ενεργή, τα BLE Tag ελέγχουν την έξοδο. Ο έλεγχος από την εφαρμογή δεν έχει αποτέλεσμα. Απενεργοποιήστε τη ρύθμιση για να ελέγχετε την έξοδο από απόσταση.

Οι γενικές ρυθμίσεις όλων των συσκευών είναι στις ρυθμίσεις συσκευής.

Έλεγχος

Η συσκευή έχει μία έξοδο, την Έξοδος. Την ανάβετε και τη σβήνετε από τη σελίδα της συσκευής ή με το κουμπί on/off. Δείτε τον έλεγχο εξόδων.

Στη σελίδα της συσκευής πατήστε Επεξεργασία και μετά Ρυθμίσεις στην έξοδο. Εκεί ορίζετε:

• Αυτόματο κλείσιμο: η έξοδος σβήνει μετά από τον χρόνο που ορίζετε. Ισχύει και όταν την ανάψετε από το κουμπί. Η τιμή 0 το απενεργοποιεί.
• Τιμή επαναφοράς: η κατάσταση της εξόδου όταν επανέλθει το ρεύμα, ανενεργή ή ενεργή.
• Επιβεβαίωση αλλαγής εξόδου: η εφαρμογή ζητά επιβεβαίωση πριν αλλάξει την έξοδο.
• Κωδικός PIN: η εφαρμογή ζητά PIN πριν αλλάξει την έξοδο.

Στην ενότητα Ειδοποιήσεις και Αυτοματισμός της σελίδας θα βρείτε:

• Χρονοδιάγραμμα: έως 6 χρονοδιαγράμματα για την έξοδο. Δείτε τα χρονοδιαγράμματα.
• Τοπικοί κανόνες: 2 κανόνες που τρέχουν στη συσκευή χωρίς σύνδεση στο cloud.
• Όρια αθροιστών: η έξοδος σβήνει όταν η ενέργεια φτάσει ένα όριο.

Προτεινόμενοι κανόνες

Το κουμπί Προτεινόμενες ρυθμίσεις στη σελίδα της συσκευής προτείνει:

• Ειδοποίηση όταν η συσκευή χάσει τη σύνδεση για 15 λεπτά. Σας ενημερώνει και για διακοπή ρεύματος στον χώρο.
• Αυτόματο κλείσιμο της εξόδου μετά από χρόνο.
• Χρονοδιάγραμμα για ώρες ανάμματος και σβησίματος.

Δείτε την πρώτη σας ειδοποίηση και τις ειδοποιήσεις εκτός σύνδεσης.

Προβλήματα

• Η ισχύς είναι λάθος κατά σταθερό συντελεστή: ο Λόγος Μ/Τ δεν ταιριάζει με τον Μ/Τ που έχετε τοποθετήσει.
• Η ισχύς είναι αρνητική ή πολύ μικρή: ο Μ/Τ είναι ανάποδα ή μετρά άλλη φάση. Ελέγξτε την πλευρά K/L και τη φάση της τροφοδοσίας.
• Η ισχύς είναι 0: ο Μ/Τ δεν μετρά τον αγωγό του φορτίου. Ορισμένες εκδόσεις πωλούνται χωρίς Μ/Τ. Ελέγξτε την παραγγελία σας.
• Η έξοδος δεν αλλάζει από την εφαρμογή: ελέγξτε αν η Παρακολούθηση BLE Tag είναι ενεργή.

Δείτε επίσης τις λάθος τιμές και τη συσκευή εκτός σύνδεσης.

Τεχνικά στοιχεία

Τοποθέτηση	Ράγα DIN
Τροφοδοσία	230 VAC, κάτω από 2 W
Μ/Τ	Μονοφασικός, λόγος 1:1000, έως 80 A (στις εκδόσεις με μέτρηση)
Έξοδοι	1, έως 5 A στα 230 VAC
Σύνδεση	WiFi 2.4 GHz
Μετρήσεις	Ενέργεια, ισχύς, ρεύμα, τάση, συντελεστής ισχύος, συχνότητα
Θερμοκρασία λειτουργίας	-10 έως 55 °C
Διαστάσεις	1 στοιχείο DIN, 17.5 mm
Υλικό	ABS UL 94 V-0

Για αγορά δείτε το κατάστημα.
