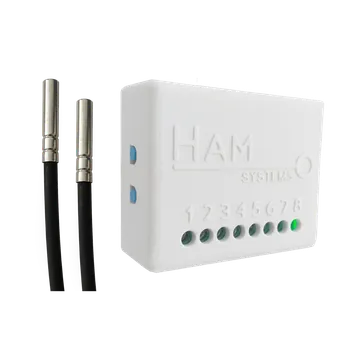

HAM ThermoSenseX2

Το HAM ThermoSenseX2 καταγράφει τη θερμοκρασία σε δύο σημεία με δύο αισθητήρια σε καλώδιο. Με μία συσκευή παρακολουθείτε δύο ψυγεία, δύο καταψύκτες ή ένα ψυγείο και έναν καταψύκτη.

Ο σειριακός αριθμός ξεκινά με e12:. Η παλαιότερη έκδοση έχει σειριακό που ξεκινά με 29:.

Τι μετράει

Μέτρηση	Μονάδα	Σημείωση
Θερμοκρασία	°C	Από το πρώτο αισθητήριο.
Θερμοκρασία 2	°C	Από το δεύτερο αισθητήριο.
Γενική είσοδος 1, 2	ανοιχτή / κλειστή	Για μαγνητική επαφή πόρτας. Εμφανίζεται όταν ρυθμίσετε την είσοδο.
Μετρητής εισόδου 1, 2	αριθμός	Μετρά τις αλλαγές της εισόδου. Εμφανίζεται όταν μετρήσει κάτι.

Η εφαρμογή δείχνει τη γενική είσοδο ως Γεν. Είσ. μέχρι να της δώσετε όνομα, π.χ. “Πόρτα θαλάμου”.

Πού χρησιμοποιείται

• Δύο ψυγεία ή καταψύκτες δίπλα δίπλα, με μία συσκευή.
• Ψυκτικός θάλαμος και προθάλαμος.
• Θερμοκρασία χώρου και θερμοκρασία ψυγείου μαζί.
• Αρχεία θερμοκρασίας για HACCP.

HACCP και ψυχρή αλυσίδα

Τα καταγραφικά HAM χρησιμοποιούνται για αρχεία θερμοκρασίας HACCP. Κάθε μέτρηση έχει ημερομηνία και ώρα και διατηρείται στον λογαριασμό σας. Μπορείτε να βγάλετε αναφορές για τον έλεγχο. Πιστοποιητικό βαθμονόμησης διατίθεται για κάθε συσκευή, ως ξεχωριστή γραμμή στην παραγγελία.

Σημείωση

Τα καταγραφικά HAM δεν έχουν πιστοποίηση EN 12830. Για τον έλεγχο, δίνετε την αναφορά PDF. Δείτε τις πιστοποιήσεις.

Εγκατάσταση

1. Τοποθετήστε το λευκό κουτί έξω από τους ψυχρούς χώρους. Στερεώστε το με ταινία διπλής όψης.
2. Περάστε κάθε αισθητήριο μέσα από το λάστιχο της πόρτας ή από ειδικό άνοιγμα. Ρωτήστε τον ψυκτικό σας για το άνοιγμα.
3. Σημειώστε ποιο αισθητήριο πηγαίνει σε ποιο ψυγείο.
4. Συνδέστε το τροφοδοτικό 5 V micro-USB που περιέχεται στη συσκευασία.
5. Συνδέστε τη συσκευή στο WiFi από την εφαρμογή στο κινητό. Πατήστε παρατεταμένα το κουμπί ρύθμισης μέχρι να αναβοσβήνει το πράσινο LED. Δείτε τη σύνδεση στο WiFi.

Όταν η συσκευή συνδεθεί, το πράσινο LED μένει σταθερά αναμμένο. Δείτε τις ενδείξεις LED.

Συμβουλή

Για να βρείτε ποιο αισθητήριο είναι ποιο, κρατήστε το ένα στο χέρι σας για ένα λεπτό. Η τιμή που ανεβαίνει είναι αυτό το αισθητήριο.

Μην τοποθετείτε τα αισθητήρια κοντά στην πόρτα, μπροστά στον ανεμιστήρα, κοντά στη λάμπα ή σε επαφή με τοιχώματα και προϊόντα. Για περισσότερα δείτε τη φυσική εγκατάσταση.

Ακροδέκτες

• Τα δύο αισθητήρια συνδέονται στους ακροδέκτες 3 (3.3 V, κόκκινο), 4 (data, κίτρινο) και 6 (GND, μαύρο).
• Οι γενικές είσοδοι είναι οι ακροδέκτες 7 και 8.
• Για τροφοδοσία χωρίς USB, συνδέστε 5-12 V DC στους ακροδέκτες 1 (+) και 2 (GND).

Ρυθμίσεις

• Πίνακας βαθμονόμησης (στις Προχωρημένες): διόρθωση στο πεδίο, έως 6 σημεία. Υπάρχει ένας πίνακας για κάθε αισθητήριο. Πατήστε Βαθμονόμηση για να τον συμπληρώσετε.
• Γεν. είσοδος ως εξ. συναγερμού: η τελευταία γενική είσοδος γίνεται έξοδος συναγερμού. Ένας κανόνας με ενέργεια Έξοδος συναγερμού την ενεργοποιεί. Με ένα module ρελέ δίνετε σήμα σε σύστημα συναγερμού.
• Buzzer συναγερμού (μόνο e12): η συσκευή ηχεί όταν υπάρχει ενεργός συναγερμός. Είναι ενεργό από προεπιλογή.

Προσοχή

Ο πίνακας βαθμονόμησης είναι διόρθωση στο πεδίο. Δεν είναι πιστοποιητικό εργαστηρίου. Αν αλλάξετε τις τιμές του, η HAM Systems δεν μπορεί να εγγυηθεί την ακρίβεια των μετρήσεων.

Οι γενικές ρυθμίσεις όλων των συσκευών είναι στις ρυθμίσεις συσκευής.

Προτεινόμενοι κανόνες

Το κουμπί Προτεινόμενες ρυθμίσεις στη σελίδα της συσκευής προτείνει:

• Ειδοποίηση όταν η θερμοκρασία βγει εκτός ορίων.
• Ειδοποίηση όταν η συσκευή σταματήσει να στέλνει δεδομένα.

Φτιάξτε έναν κανόνα ορίων για κάθε αισθητήριο. Ένα ψυγείο και ένας καταψύκτης έχουν διαφορετικά όρια. Η ειδοποίηση εκτός σύνδεσης σας ενημερώνει και για διακοπή ρεύματος ή internet στον χώρο.

Δείτε την πρώτη σας ειδοποίηση και τις ειδοποιήσεις εκτός σύνδεσης.

Προβλήματα

• Οι τιμές των δύο αισθητηρίων είναι ανάποδα: τα αισθητήρια είναι σε αντίθετα ψυγεία. Αλλάξτε τη θέση τους.
• Η θερμοκρασία διαφέρει λίγους βαθμούς: ελέγξτε τη θέση του αισθητηρίου. Δείτε τις λάθος τιμές.
• Η επαφή πόρτας δείχνει πάντα ανοιχτή: οι ετικέτες μπορεί να είναι ανάποδα ή ο μαγνήτης είναι πολύ μακριά.
• Κενά στο γράφημα: δείτε τα κενά στο γράφημα.
• Η συσκευή είναι εκτός σύνδεσης: δείτε τη συσκευή εκτός σύνδεσης.

Τεχνικά στοιχεία

Αισθητήρια	2, ψηφιακά, ανοξείδωτα, αδιάβροχα, σε καλώδιο
Μήκος καλωδίου	Ανάλογα με τον κωδικό προϊόντος. Επεκτείνεται κατά μερικά μέτρα.
Ακρίβεια	±0.5 °C
Τροφοδοσία	Τροφοδοτικό 5 V micro-USB (περιέχεται) ή 5-12 V DC στους ακροδέκτες 1 και 2 (σύνδεση από τεχνικό)
Γενικές είσοδοι	2, για μαγνητικές επαφές
Σύνδεση	WiFi 2.4 GHz
Περιοχή μέτρησης	-50 έως 100 °C
Ανάλυση	0.1 °C
Θερμοκρασία λειτουργίας συσκευής	-10 έως 55 °C (5 V), -10 έως 40 °C (12 V)
Διαστάσεις	55 x 44.1 x 21.5 mm
Υλικό	ABS V-0
