Ιχνηλάτες GPS

Οι ιχνηλάτες GPS δείχνουν πού είναι ένα όχημα, πόσο γρήγορα κινείται και πού σταμάτησε. Είναι για στόλους οχημάτων, φορτηγά, βαν, μηχανήματα και εξοπλισμό. Συνδέονται στο internet μέσω δικτύου κινητής 4G, με κάρτα SIM. Δεν χρειάζονται WiFi.

Ο σειριακός αριθμός ξεκινά με t και τον αριθμό της οικογένειας, π.χ. t2:.

Μοντέλα

Μοντέλο	Περιγραφή

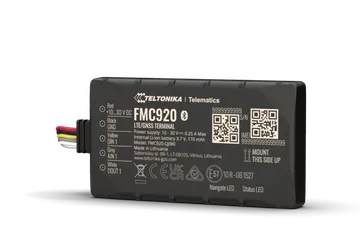

FMC920	Μικρός ιχνηλάτης 4G LTE Cat 1, για βασική παρακολούθηση στόλου.
FMC880	Ιχνηλάτης 4G με αντοχή στο νερό και υψηλή ακρίβεια GPS.
FMC230	Ιχνηλάτης 4G με αντοχή στο νερό, με είσοδο για αισθητήριο θερμοκρασίας.

Οικογένειες

Η εφαρμογή χωρίζει τους ιχνηλάτες σε οικογένειες. Η οικογένεια εξαρτάται από τη διαμόρφωση και τα αισθητήρια που αγοράσατε.

Σειριακός	Όνομα στην εφαρμογή	Τι προσθέτει
t2:	Telt GPS	Μόνο θέση, ταχύτητα, απόσταση και ανάφλεξη.
t1:	Telt GPS+T	Θερμοκρασία από έως 2 αισθητήρια, και υγρασία.
t3:	Telt GPS+EYE	Θερμοκρασία και υγρασία από αισθητήρα EYE μέσω Bluetooth.
t4:	Telt GPS+BLE+GI	Θερμοκρασία και υγρασία μέσω Bluetooth, και 4 γενικές είσοδοι.
t6:	Telt GPS+BLE+GI+DOUT	Όπως το t4, και 2 έξοδοι που ελέγχετε από την εφαρμογή.
t5:	Telt GPS+OBD	Δεδομένα κινητήρα από τη θύρα OBD-II. Δείτε GPS με OBD-II.

Για τις οικογένειες με θερμοκρασία δείτε GPS με θερμοκρασία.

Τι μετράει

Όλοι οι ιχνηλάτες δίνουν:

Μέτρηση	Μονάδα	Σημείωση
Γεωγραφικό πλάτος, Γεωγραφικό μήκος	μοίρες	Η θέση του οχήματος.
Ταχύτητα	km/h
Διανυθείσα Απόσταση	m
Γωνία	°	Η κατεύθυνση κίνησης.
Ανάφλεξη	ενεργό / ανενεργό	Δείτε την προειδοποίηση πιο κάτω.
Τάση Μπαταρίας	V
Τελευταία κίνηση στις	ώρα	Η τελευταία φορά που άλλαξε η θέση.

Πού χρησιμοποιείται

• Στόλοι επαγγελματικών οχημάτων.
• Φορτηγά και βαν διανομής.
• Μηχανήματα έργων και εξοπλισμός που μετακινείται.

SIM και συνδρομή

Ο ιχνηλάτης έχει ενσωματωμένη κάρτα SIM με δεδομένα κινητής. Συνήθως πωλείται με δεδομένα για 6 ή 12 μήνες. Πριν λήξει η περίοδος, ανανεώστε την με ένα προϊόν SIM από το κατάστημα. Αν δεν την ανανεώσετε, ο ιχνηλάτης σταματά να στέλνει δεδομένα. Το ιστορικό του μένει στον λογαριασμό σας.

Δείτε τις συνδρομές.

Εγκατάσταση

Ο ιχνηλάτης δεν χρειάζεται ρύθμιση WiFi. Χρειάζεται μόνο τροφοδοσία και καταχώρηση.

1. Συνδέστε το κόκκινο καλώδιο στο θετικό (+) της μπαταρίας του οχήματος.
2. Συνδέστε το μαύρο καλώδιο στη γείωση.
3. Τοποθετήστε τον ιχνηλάτη με την πλευρά “Mount this side up” προς τα πάνω, για καλύτερο σήμα.
4. Καταχωρήστε τον στον λογαριασμό σας με το Κλειδί συσκευής.

Ο ιχνηλάτης έχει δύο LED: το Navigate για το GPS και το Status για την τροφοδοσία και τη λειτουργία. Όταν και τα δύο αναβοσβήνουν περίπου μία φορά το δευτερόλεπτο, η εγκατάσταση είναι σωστή.

Δείτε την εγκατάσταση ιχνηλάτη GPS.

Καλώδια

Τα χρώματα και οι ακίδες είναι από τα σχέδια της Teltonika.

Σύνδεση	FMC920	FMC880	FMC230
Τροφοδοσία (+)	Κόκκινο	Κόκκινο	Ακίδα 1, κόκκινο
Γείωση (-)	Μαύρο	Μαύρο	Ακίδα 7, μαύρο
Ψηφιακή είσοδος DIN1	Κίτρινο	Δεν υπάρχει	Ακίδα 5, κίτρινο
Αναλογική είσοδος AIN1	Γκρι	Δεν υπάρχει	Ακίδα 4, κοινή με την DIN2
Ψηφιακή έξοδος DOUT1	Λευκό	Δεν υπάρχει	Ακίδα 8
Άλλες είσοδοι και έξοδοι	Δεν υπάρχουν	Δεν υπάρχουν	DIN3/AIN2, DOUT2, DOUT3, 1-Wire

Το FMC920 έχει 5 καλώδια. Στο FMC920, το κίτρινο καλώδιο είναι ψηφιακή είσοδος για ξηρή επαφή. Τα γκρι και λευκά καλώδια δεν τα χρησιμοποιεί η πλατφόρμα.

Το FMC880 έχει μόνο 2 καλώδια. Συνδέονται απευθείας στους πόλους της μπαταρίας του οχήματος.

Το FMC230 έχει βύσμα 12 ακίδων (2 σειρές των 6).

Χάρτης και διαδρομή

• Στη σελίδα της συσκευής, το στοιχείο Χάρτης δείχνει τη διαδρομή του οχήματος.
• Η διαδρομή εμφανίζεται για διάστημα έως 7 ημέρες. Για μεγαλύτερο διάστημα η εφαρμογή δείχνει “Επιλέξτε μικρότερο εύρος για να δείτε τη διαδρομή”.
• Η σελίδα του χάρτη δείχνει όλα τα οχήματα. Όταν επιλέξετε ένα όχημα, δείχνει τη διαδρομή και τις στάσεις του τελευταίου 24ώρου και ακολουθεί τη θέση του ζωντανά.
• Η αναφορά Στάσεις δείχνει πού σταμάτησε το όχημα. Στάση είναι όταν το όχημα μένει ακίνητο για περισσότερα από 120 δευτερόλεπτα.

Δείτε τον χάρτη και τις αναφορές.

Ρυθμίσεις

• Φίλτρο ανάφλεξης: όσο η ανάφλεξη είναι κλειστή, η θέση GPS δεν αλλάζει και η ταχύτητα είναι μηδέν.
• Εμφάνιση χάρτη: δείχνει τη θέση σε χάρτη.
• Περιλαμβάνεται σε συνόψεις: ο ιχνηλάτης εμφανίζεται στις συνοπτικές προβολές.
• Περιγραφή Συσκευής: κείμενο που εμφανίζεται ως υπότιτλος στις αναφορές.

Προσοχή

Ο ιχνηλάτης καταλαβαίνει την ανάφλεξη από την αλλαγή στην τάση της μπαταρίας. Όταν ο κινητήρας δουλεύει, ο εναλλάκτης φορτίζει την μπαταρία και η τάση ανεβαίνει. Σε υβριδικό ή ηλεκτρικό όχημα ο ιχνηλάτης δεν καταλαβαίνει την ανάφλεξη με αυτόν τον τρόπο. Με ιχνηλάτη OBD, τα δεδομένα OBD επιβεβαιώνουν την ανάφλεξη. Ενεργοποιήστε το Φίλτρο ανάφλεξης μόνο αν η Ανάφλεξη δείχνει σωστά. Αλλιώς η θέση μπορεί να μην αλλάζει.

Έλεγχος

Η οικογένεια t6 έχει 2 εξόδους, DOUT1 και DOUT2. Τις ανάβετε και τις σβήνετε από την εφαρμογή ή με κανόνα. Δείτε τον έλεγχο συσκευών.

Κανόνες

Δεν υπάρχουν έτοιμοι προτεινόμενοι κανόνες για τους ιχνηλάτες χωρίς θερμοκρασία. Η συνθήκη Τοποθεσία (γεωγραφικό όριο) ελέγχει αν το όχημα είναι εντός ή εκτός μιας περιοχής στον χάρτη. Η ελάχιστη ακτίνα είναι 50 m. Δείτε τις συνθήκες κανόνων και τη δημιουργία κανόνα.

Προβλήματα

• Ο ιχνηλάτης είναι εκτός σύνδεσης: το όχημα είναι σε σημείο χωρίς σήμα κινητής, ή τα δεδομένα της SIM έληξαν, ή κόπηκε η τροφοδοσία του οχήματος.
• Η θέση δεν αλλάζει: ελέγξτε το Φίλτρο ανάφλεξης και την Ανάφλεξη.
• Δεν φαίνεται η διαδρομή: επιλέξτε διάστημα έως 7 ημέρες.
• Για γενικά προβλήματα δείτε Η συσκευή είναι εκτός σύνδεσης.

Τεχνικά στοιχεία

Όλα τα μοντέλα συνδέονται στο δίκτυο κινητής 4G, με ενσωματωμένη SIM.

Στοιχείο	FMC920	FMC880	FMC230
Τροφοδοσία	10-30 VDC	10-30 VDC	10-30 VDC
Εξωτερική ασφάλεια στην τροφοδοσία	3 A, 125 V	Δεν τη ζητά η Teltonika. Ο ιχνηλάτης έχει εσωτερική ασφάλεια 3 A.	3 A, 125 V
Εσωτερική μπαταρία	Li-ion 3,7 V, 170 mAh	Li-ion 3,7 V, 170 mAh	Li-ion 3,7 V, 170 mAh
Προστασία	IP54	IP65	IP67
Θερμοκρασία λειτουργίας	-20 έως +40 °C	0 έως +40 °C	-20 έως +40 °C
Θερμοκρασία φόρτισης μπαταρίας	0 έως +45 °C	0 έως +45 °C	0 έως +45 °C

Η θερμοκρασία λειτουργίας είναι για τον ιχνηλάτη με την εσωτερική μπαταρία συνδεδεμένη.
