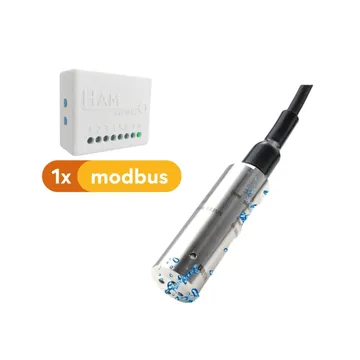

HAM DepthSenseS

Η HAM DepthSenseS μετράει τη στάθμη του νερού με ένα αισθητήριο πίεσης που βυθίζεται κοντά στον πυθμένα. Είναι για δεξαμενές, πηγάδια και γεωτρήσεις, όπου ένα αισθητήριο υπερήχων από πάνω δεν βολεύει. Στο κατάστημα εμφανίζεται ως HAM DepthSense.

Ο σειριακός αριθμός ξεκινά με e53:.

Τι μετράει

Μέτρηση	Μονάδα	Σημείωση
Επίπεδο	m	Ύψος του νερού πάνω από το αισθητήριο
Επίπεδο	% full	Πόσο γεμάτο είναι το δοχείο. Χρειάζεται τον ορισμό του δοχείου
Όγκος	m³	Χρειάζεται το σχήμα και τις διαστάσεις του δοχείου
Ρυθμός όγκου	m³/h	Πόσο γρήγορα γεμίζει ή αδειάζει το δοχείο
Πλήρωση εκτ.		Εκτίμηση του χρόνου μέχρι να γεμίσει το δοχείο
Κένωση εκτ.		Εκτίμηση του χρόνου μέχρι να αδειάσει το δοχείο
Ταχύτητα στάθμης	m/min	Πόσο γρήγορα αλλάζει η στάθμη
Πίεση	hPa	Η πίεση που μετράει το αισθητήριο
Γεν. Είσ., Γεν. Είσ. 2		Δύο γενικές είσοδοι. Εμφανίζονται όταν τις ρυθμίσετε

Η συσκευή μετατρέπει την πίεση σε στάθμη με βάση την Πυκνότητα υγρού.

Πού χρησιμοποιείται

• Δεξαμενές νερού και ταμιευτήρες.
• Βαθιά πηγάδια και γεωτρήσεις.
• Δεξαμενές άρδευσης και αποθήκευσης βρόχινου νερού.
• Βιομηχανικές δεξαμενές νερού.

Εγκατάσταση

Η συσκευή συνδέεται στο WiFi 2.4 GHz. Η ρύθμιση γίνεται από την εφαρμογή HAM, όπως στη σελίδα Σύνδεση συσκευής στο WiFi.

1. Κατεβάστε το αισθητήριο μέσα στο νερό, κοντά στον πυθμένα.
2. Στερεώστε το καλώδιο, ώστε το αισθητήριο να μένει στο ίδιο ύψος.
3. Μετρήστε το ύψος του αισθητηρίου πάνω από τον πυθμένα. Θα το χρειαστείτε στη ρύθμιση του δοχείου.
4. Τοποθετήστε το κουτί της συσκευής έξω από το νερό, σε στεγνό σημείο.

Προσοχή

Το αισθητήριο αντέχει μέσα στο νερό (IP68). Το κουτί της συσκευής δεν αντέχει νερό (IP20). Μη βάζετε ποτέ το κουτί μέσα στη δεξαμενή.

Για τις γενικές οδηγίες τοποθέτησης δείτε Τοποθέτηση αισθητηρίων και καλωδίωση.

Ρυθμίσεις

Οι ρυθμίσεις είναι στη σελίδα της συσκευής, στην ενότητα Ρυθμίσεις. Για τη γενική διαδικασία δείτε Ρυθμίσεις συσκευής.

Ορισμός του δοχείου

1. Ανοίξτε τη σελίδα της συσκευής.
2. Ανοίξτε την ενότητα Ρυθμίσεις.
3. Στη γραμμή Δοχείο, πατήστε Ρύθμιση. Ανοίγει το παράθυρο Ρύθμιση δοχείου.
4. Στο Σχήμα, επιλέξτε το σχήμα της δεξαμενής.
5. Στις Διαστάσεις, γράψτε κάθε διάσταση σε μέτρα.
6. Στην Απόσταση τοποθέτησης αισθητήρα, γράψτε το ύψος του διαφράγματος του αισθητηρίου πάνω από τον πυθμένα του δοχείου, σε μέτρα.
7. Ελέγξτε το σχέδιο. Δείχνει το ποσοστό πλήρωσης και τη Χωρητικότητα δεξαμενής.
8. Πατήστε Αποθήκευση.

Σχήμα	Διαστάσεις
Οριζόντιος Κύλινδρος	διάμετρος, μήκος
Κάθετος Κύλινδρος	διάμετρος, ύψος
Σφαίρα	διάμετρος
Ορθογώνιο Παραλληλεπίπεδο	μήκος, πλάτος, ύψος
Προσαρμοσμένο	επιφάνεια (m²), ύψος

Πυκνότητα υγρού

Η Πυκνότητα υγρού (στις Προχωρημένες) είναι η πυκνότητα του υγρού σε g/cm³. Η προεπιλογή είναι 1, για νερό. Οι επιτρεπτές τιμές είναι 0.2-3. Η τιμή αποθηκεύεται στο αισθητήριο και η συσκευή τη χρησιμοποιεί για να μετατρέψει την πίεση σε στάθμη.

Σημείωση

Αν μετράτε υγρό άλλο από νερό, ορίστε τη σωστή πυκνότητα. Με λάθος πυκνότητα, η στάθμη έχει πάντα το ίδιο ποσοστιαίο λάθος.

Άλλες ρυθμίσεις

• Περιγραφή Συσκευής: κείμενο που εμφανίζεται ως υποκεφαλίδα στις αναφορές.
• Ρυθμός μετάδοσης (Baudrate) και Διεύθυνση Modbus (στις Προχωρημένες): η σύνδεση με το αισθητήριο. Αφήστε τις προεπιλογές (9600 και 1).
• Επιτρέπεται ο έλεγχος από LAN (στις Προχωρημένες): άλλες συσκευές στο τοπικό σας δίκτυο μπορούν να ελέγχουν αυτή τη συσκευή. Αφήστε τη ρύθμιση κλειστή αν δεν τη χρειάζεστε.
• Επιβολή IPv4 (στις Προχωρημένες): η συσκευή χρησιμοποιεί μόνο συνδέσεις IPv4.
• Απενεργοποίηση καταγραφής (στις Προχωρημένες): η εφαρμογή δεν κρατά ιστορικό μετρήσεων.

Προτεινόμενοι κανόνες

Η εφαρμογή δεν προτείνει έτοιμους κανόνες για αυτή τη συσκευή. Φτιάξτε τουλάχιστον αυτούς:

• Ειδοποίηση όταν το Επίπεδο (%) πέσει κάτω από ένα όριο, για παράδειγμα 20%.
• Ειδοποίηση όταν το Επίπεδο (%) ανέβει πάνω από ένα όριο, για παράδειγμα 95%, για υπερχείλιση.
• Ειδοποίηση όταν η συσκευή χαθεί. Δείτε Ειδοποίηση όταν μια συσκευή χαθεί.

Για τα βήματα δείτε Δημιουργία κανόνα.

Προβλήματα

Τι βλέπετε	Πιθανή αιτία	Τι κάνετε
Η στάθμη έχει σταθερή ποσοστιαία διαφορά	Λάθος Πυκνότητα υγρού	Ορίστε τη σωστή πυκνότητα
Το ποσοστό ή ο όγκος έχει σταθερή διαφορά	Λάθος Απόσταση τοποθέτησης αισθητήρα ή διαστάσεις	Μετρήστε ξανά το ύψος του αισθητηρίου
Δεν εμφανίζεται όγκος ή ποσοστό	Δεν έχετε ορίσει το δοχείο	Δείτε Ορισμός του δοχείου
Η στάθμη αλλάζει χωρίς λόγο	Το αισθητήριο μετακινείται	Στερεώστε το καλώδιο

Για γενικά προβλήματα δείτε Λάθος ή περίεργες τιμές και Η συσκευή εμφανίζεται εκτός σύνδεσης.

Τεχνικά στοιχεία

Μέθοδος μέτρησης	Υδροστατική πίεση (gauge)
Περιοχή μέτρησης	0-10 m
Συνολικό σφάλμα	±0.5% FS
Θερμοκρασία λειτουργίας αισθητηρίου	-25 έως 75 °C
Υλικό αισθητηρίου	Ανοξείδωτο SS316L
Προστασία αισθητηρίου	IP68
Προστασία κουτιού	IP20
Είσοδοι	2 γενικές είσοδοι
Τροφοδοσία	Τροφοδοτικό micro-USB (περιλαμβάνεται) ή 5-12 VDC από ακροδέκτες
Σύνδεση	WiFi 802.11 b/g/n, 2.4 GHz

Διαθέσιμη στο κατάστημα. Για τη σύγκριση με τη μέτρηση από πάνω δείτε HAM SonicSense.
