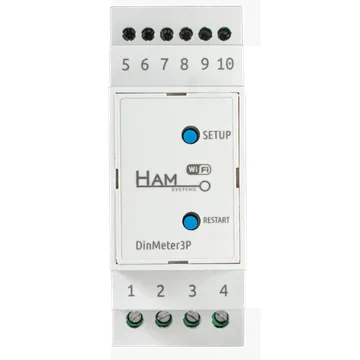

HAM DinMeter3P

Το HAM DinMeter3P μετρά την ενέργεια μιας τριφασικής παροχής, ανά φάση και συνολικά. Τοποθετείται σε ράγα DIN μέσα στον ηλεκτρικό πίνακα και μετρά το ρεύμα με τρεις μετασχηματιστές έντασης (Μ/Τ).

Ο σειριακός αριθμός ξεκινά με e9:.

Τι μετράει

Μέτρηση	Μονάδα	Σημείωση
Τάση [A], [B], [C] και Τάση	V	Φασική τάση ανά φάση.
Τάση [A-B], [B-C], [C-A]	V	Πολική τάση. Υπολογίζεται από την πλατφόρμα.
Ρεύμα [A], [B], [C] και Ρεύμα	A	Από τους Μ/Τ.
Ισχύς ανά φάση και συνολική	W
Άεργ. Ισχύς ανά φάση και συνολική	VAR
Φαιν. Ισχύς	VA	Υπολογίζεται από την πλατφόρμα.
Συντελεστής Ισχύος ανά φάση και συνολικός
Ενέργεια ανά φάση και συνολική	kWh
Ενέργεια 2	kWh	Δεύτερος μετρητής, για εναλλακτική χρέωση, π.χ. νυχτερινό τιμολόγιο.
THD Τάση (A), (B), (C)	%	Ολική αρμονική παραμόρφωση τάσης.
THD Ρεύμα (A), (B), (C)	%	Ολική αρμονική παραμόρφωση ρεύματος.
Συχνότητα	Hz
Ανισορροπία τάσης	%	Υπολογίζεται από την πλατφόρμα.
Κόστος (περίπου)		Από τη ρύθμιση Κόστος ανά kWh.
Εκπομπές CO₂	ton	Υπολογίζεται από την ενέργεια.
Ενέργεια (Ημερησίως), (Εβδομαδιαίως), (Μηνιαίως)	kWh	Ενέργεια ανά περίοδο.

Η συσκευή δεν έχει εξόδους. Μετρά μόνο.

Πού χρησιμοποιείται

• Μέτρηση της κατανάλωσης μιας τριφασικής παροχής σε κατάστημα, γραφείο ή βιομηχανία.
• Έλεγχος της ποιότητας ρεύματος, με THD, ανισορροπία τάσης και συντελεστή ισχύος.
• Κατανομή του κόστους ενέργειας ανά χώρο ή ανά πίνακα.

Εγκατάσταση

Κίνδυνος

Η συσκευή συνδέεται στην τάση δικτύου. Την εγκατάσταση πρέπει να την κάνει αδειούχος ηλεκτρολόγος. Κλείστε την παροχή ρεύματος πριν από κάθε εργασία στον πίνακα.

Η συσκευή τροφοδοτείται από τον πίνακα. Τοποθετήστε τη σε ράγα DIN.

Προσοχή

Η HAM βαθμονομεί κάθε μετρητή στο εργοστάσιο μαζί με τους Μ/Τ του. Η αναλογία των Μ/Τ δεν ρυθμίζεται στην εφαρμογή. Χρησιμοποιήστε τον μετρητή μόνο με τους Μ/Τ που ήρθαν μαζί του. Με άλλους Μ/Τ οι τιμές είναι λάθος.

Αντιστοίχιση Μ/Τ και φάσεων

Κάθε Μ/Τ πρέπει να μετρά τη φάση που συνδέεται στον αντίστοιχο κάτω ακροδέκτη:

Μ/Τ	Επάνω ακροδέκτες	Φάση	Κάτω ακροδέκτης
Μ/Τ 1	9 και 10	L1	3
Μ/Τ 2	7 και 8	L2	2
Μ/Τ 3	5 και 6	L3	1

Αν ένας Μ/Τ μετρά άλλη φάση, η ισχύς και ο συντελεστής ισχύος της φάσης είναι λάθος.

Πολικότητα Μ/Τ

1. Σε κάθε ζεύγος ακροδεκτών, βάλτε το λευκό καλώδιο αριστερά και το μαύρο καλώδιο δεξιά.
2. Κλείστε κάθε Μ/Τ γύρω από τον αγωγό της φάσης του.
3. Γυρίστε την πλευρά K (ή S1) προς την παροχή και την πλευρά L (ή S2) προς το φορτίο.

Αν δεν μπορείτε να γυρίσετε έναν Μ/Τ, αλλάξτε θέση στα καλώδιά του. Βάλτε το λευκό δεξιά και το μαύρο αριστερά.

Έλεγχος της εγκατάστασης

Η εφαρμογή ελέγχει τη γωνία κάθε φάσης όταν η ισχύς της φάσης είναι 1000 W ή περισσότερο. Αν βρει πρόβλημα, δείχνει ένα εικονίδιο προειδοποίησης δίπλα στο όνομα της συσκευής. Πατήστε το για να δείτε το μήνυμα.

• Ο ΜΤ της φάσης … είναι πιθανόν ανεστραμμένος: ο Μ/Τ της φάσης είναι ανάποδα. Γυρίστε τον Μ/Τ ή αλλάξτε θέση στα καλώδιά του.
• Οι ΜΤ των φάσεων δεν ταιριάζουν: ένας Μ/Τ μετρά άλλη φάση. Ελέγξτε τον πίνακα αντιστοίχισης παραπάνω.

Αυτές οι προειδοποιήσεις δείχνουν λάθος στην εγκατάσταση. Δεν δείχνουν βλάβη της συσκευής.

Σύνδεση στο WiFi

Η σύνδεση γίνεται από την εφαρμογή στο κινητό. Επιλέξτε το HAM DinMeter3P στη λίστα.

1. Πατήστε παρατεταμένα το κουμπί SETUP για λίγα δευτερόλεπτα.
2. Αφήστε το κουμπί όταν το πράσινο LED αρχίσει να αναβοσβήνει.
3. Συνεχίστε τα βήματα της σύνδεσης στο WiFi.

Όταν η συσκευή συνδεθεί, το πράσινο LED μένει αναμμένο. Δείτε τις ενδείξεις LED.

Ακροδέκτες και προστασία

• Κάτω ακροδέκτες: 1 (L3), 2 (L2), 3 (L1), 4 (N).
• Η συσκευή τροφοδοτείται από τη φάση L1 και τον ουδέτερο.
• Χρησιμοποιείτε μόνο τους Μ/Τ που ήρθαν με τον μετρητή. Το δευτερεύον ρεύμα του Μ/Τ δεν πρέπει να είναι πάνω από 150 mA.
• Η συσκευή δεν έχει προστασία από υπερφόρτωση ή βραχυκύκλωμα. Βάλτε διάταξη προστασίας από υπερφόρτωση στον πίνακα για την τροφοδοσία της.
• Τοποθετήστε τη σε πίνακα όπου δεν έχει πρόσβαση ο απλός χρήστης.

Η συσκευή έχει ένα κουμπί SETUP για τη σύνδεση στο WiFi και ένα κουμπί επανεκκίνησης. Το κόκκινο LED ανάβει σταθερά όταν η συσκευή συνδεθεί στο WiFi. Το πράσινο LED ανάβει σταθερά όταν συνδεθεί στο cloud. Αν το κόκκινο είναι αναμμένο και το πράσινο σβηστό, το router ή ένα firewall εμποδίζει τη σύνδεση.

Ρυθμίσεις

• Κόστος ανά kWh, Κόστος ανά kWh (εναλλακτική μέτρηση): η τιμή της ενέργειας. Δείτε Κατανάλωση ρεύματος και κόστος.
• Απενεργοποίηση καταγραφής: η πλατφόρμα δεν κρατά ιστορικό μετρήσεων για τη συσκευή.
• Απενεργοποίηση τοπικού ελέγχου: ο τοπικός έλεγχος με τα κουμπιά της συσκευής απενεργοποιείται.
• Επιτρέπεται ο έλεγχος από LAN: άλλες συσκευές στο τοπικό σας δίκτυο μπορούν να ελέγχουν αυτή τη συσκευή. Αφήστε τη ρύθμιση κλειστή αν δεν τη χρειάζεστε.
• Επιβολή IPv4: η συσκευή χρησιμοποιεί μόνο συνδέσεις IPv4. Είναι ενεργή από προεπιλογή.

Οι γενικές ρυθμίσεις όλων των συσκευών είναι στις ρυθμίσεις συσκευής.

Προβλήματα

• Εικονίδιο προειδοποίησης δίπλα στο όνομα: δείτε την ενότητα «Έλεγχος της εγκατάστασης» παραπάνω.
• Η ισχύς μιας φάσης είναι αρνητική: ο Μ/Τ της φάσης είναι ανάποδα.
• Η ισχύς μιας φάσης είναι 0 ενώ υπάρχει φορτίο: ο Μ/Τ δεν είναι κλειστός γύρω από τον αγωγό ή δεν είναι συνδεδεμένος.

Δείτε επίσης τις λάθος τιμές και τη συσκευή εκτός σύνδεσης.

Τεχνικά στοιχεία

Τοποθέτηση	Ράγα DIN
Τροφοδοσία	230 VAC από τη φάση L1 και τον ουδέτερο
Μ/Τ	3, ένας ανά φάση. Πρωτεύον 80, 120, 150, 300 ή 450 A, δευτερεύον έως 150 mA. Η HAM τους βαθμονομεί μαζί με τον μετρητή.
Έξοδοι	Καμία
Σύνδεση	WiFi 2.4 GHz
Είσοδος μέτρησης	3 x 230 VAC (3P4W), 50 Hz
Ακρίβεια	±4%
Θερμοκρασία λειτουργίας	-10 έως 50 °C
Διαστάσεις	2 στοιχεία DIN, πλάτος 35 mm
Υλικό	ABS UL 94 V-0

Για αγορά δείτε το κατάστημα.

Έγγραφα

• Εγχειρίδιο χρήσης (PDF)
• Εγχειρίδιο χρήσης στα αγγλικά (PDF)
• Όλα τα εγχειρίδια και οι δηλώσεις CE
