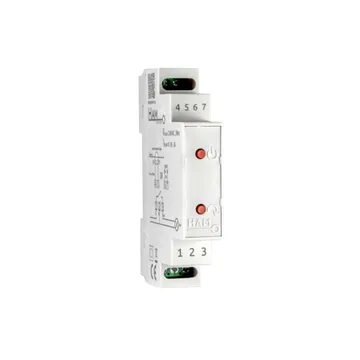

HAM DinSwitch

Το HAM DinSwitch ανάβει και σβήνει ένα φορτίο από την εφαρμογή και μετρά την ενέργεια. Τοποθετείται σε ράγα DIN μέσα στον ηλεκτρικό πίνακα.

Ο σειριακός αριθμός ξεκινά με 12:. Είναι συσκευή της παλαιότερης γενιάς. Η νεότερη συσκευή της κατηγορίας είναι το HAM DinSwitchM.

Τι μετράει

Μέτρηση	Μονάδα	Σημείωση
Ενέργεια	kWh	Συνολική κατανάλωση.
Ενέργεια 2	kWh	Δεύτερος μετρητής, για εναλλακτική χρέωση, π.χ. νυχτερινό τιμολόγιο.
Ισχύς περ.	W	Ισχύς κατά προσέγγιση.
Γεν. Είσ.	ανοιχτή / κλειστή	Γενική είσοδος. Δώστε της όνομα στις ρυθμίσεις.
Κόστος (περίπου)		Από τη ρύθμιση Κόστος ανά kWh.
Κόστος (Από λογαριασμό)		Κόστος από τον τελευταίο λογαριασμό.
Πρόβλ. Λογαριασμού		Πρόβλεψη του επόμενου λογαριασμού. Χρησιμοποιεί και τα Πάγια κόστη.
Εκπομπές CO₂	ton	Υπολογίζεται από την ενέργεια.
Ενέργεια (Ημερησίως), (Εβδομαδιαίως), (Μηνιαίως)	kWh	Ενέργεια ανά περίοδο.

Πού χρησιμοποιείται

Θερμοσίφωνας, αντλίες και άλλα φορτία που ελέγχετε με χρονοδιάγραμμα.
Μέτρηση της κατανάλωσης ενός κυκλώματος του πίνακα.
Παρακολούθηση του κόστους ενέργειας και πρόβλεψη του λογαριασμού.

Εγκατάσταση

Η συσκευή τροφοδοτείται από τον πίνακα. Τοποθετήστε τη σε ράγα DIN.

Για βαριά φορτία, όπως θερμοσίφωνα ή μοτέρ, χρησιμοποιήστε τη συσκευή μαζί με ρελέ ισχύος 2NO 25 A. Το ρελέ ισχύος είναι ξεχωριστό προϊόν.

Ορισμένες εκδόσεις πωλούνται χωρίς μετασχηματιστή έντασης (Μ/Τ). Ελέγξτε την παραγγελία σας.

Σύνδεση στο WiFi

Η σύνδεση γίνεται από την εφαρμογή στο κινητό. Επιλέξτε το HAM DinSwitch στη λίστα.

Πατήστε παρατεταμένα το κουμπί on/off για λίγα δευτερόλεπτα.
Αφήστε το κουμπί όταν το LED αρχίσει να αναβοσβήνει.
Συνεχίστε τα βήματα της σύνδεσης στο WiFi.

Όταν η συσκευή συνδεθεί, το πράσινο LED μένει αναμμένο. Δείτε τις ενδείξεις LED.

Ακροδέκτες και προστασία

Ακροδέκτης 1: είσοδος φάσης. Ακροδέκτης 2: ουδέτερος. Ακροδέκτης 3: έξοδος φάσης προς το φορτίο.
Ακροδέκτες 6 (S0+) και 7 (S0-): είσοδος παλμών από μετρητή.
Η συσκευή δεν έχει προστασία από υπερφόρτωση ή βραχυκύκλωμα. Βάλτε διάταξη προστασίας από υπερφόρτωση στον πίνακα.
Τοποθετήστε τη σε πίνακα όπου δεν έχει πρόσβαση ο απλός χρήστης.
Μην ελέγχετε με τη συσκευή την τροφοδοσία του router.

Ρυθμίσεις

Παλμοί ανά kWh: η λειτουργία της εισόδου. Επιλέξτε Μετρητής ενέργειας, Γενική είσοδος ή Έλεγχος εξόδου. Για μετρητή ενέργειας, γράψτε τους παλμούς ανά kWh του μετρητή.
Κόστος ανά kWh: η τιμή της ενέργειας για αυτή τη συσκευή. Υπερισχύει της ρύθμισης του λογαριασμού.
Κόστος ανά kWh (εναλλακτική μέτρηση): η τιμή για τον δεύτερο μετρητή ενέργειας.
Πάγια κόστη: τα πάγια κόστη της συσκευής. Η πλατφόρμα τα χρησιμοποιεί για την πρόβλεψη του επόμενου λογαριασμού.
Απενεργοποίηση τοπικού ελέγχου: τα κουμπιά της συσκευής δεν αλλάζουν την έξοδο.
Απενεργοποίηση καταγραφής: η πλατφόρμα δεν κρατά ιστορικό μετρήσεων για τη συσκευή.
Επιτρέπεται ο έλεγχος από LAN: άλλες συσκευές στο τοπικό σας δίκτυο μπορούν να ελέγχουν αυτή τη συσκευή. Αφήστε τη ρύθμιση κλειστή αν δεν τη χρειάζεστε.

Οι γενικές ρυθμίσεις όλων των συσκευών είναι στις ρυθμίσεις συσκευής.

Έλεγχος

Η συσκευή έχει μία έξοδο, την Έξοδος. Την ανάβετε και τη σβήνετε από τη σελίδα της συσκευής ή με το κουμπί on/off. Δείτε τον έλεγχο εξόδων.

Στη σελίδα της συσκευής πατήστε Επεξεργασία και μετά Ρυθμίσεις στην έξοδο. Εκεί ορίζετε:

Αυτόματο κλείσιμο: η έξοδος σβήνει μετά από τον χρόνο που ορίζετε. Ισχύει και όταν την ανάψετε από το κουμπί. Η τιμή 0 το απενεργοποιεί.
Τιμή επαναφοράς: η κατάσταση της εξόδου όταν επανέλθει το ρεύμα, ανενεργή ή ενεργή.
Επιβεβαίωση αλλαγής εξόδου: η εφαρμογή ζητά επιβεβαίωση πριν αλλάξει την έξοδο.
Κωδικός PIN: η εφαρμογή ζητά PIN πριν αλλάξει την έξοδο.

Στην ενότητα Ειδοποιήσεις και Αυτοματισμός της σελίδας θα βρείτε:

Χρονοδιάγραμμα: έως 6 χρονοδιαγράμματα για την έξοδο. Δείτε τα χρονοδιαγράμματα.
Τοπικοί κανόνες: 2 κανόνες που τρέχουν στη συσκευή χωρίς σύνδεση στο cloud.
Όρια αθροιστών: η έξοδος σβήνει όταν η ενέργεια φτάσει ένα όριο.

Προτεινόμενοι κανόνες

Το κουμπί Προτεινόμενες ρυθμίσεις στη σελίδα της συσκευής προτείνει:

Ειδοποίηση όταν η συσκευή χάσει τη σύνδεση για 15 λεπτά. Σας ενημερώνει και για διακοπή ρεύματος στον χώρο.
Αυτόματο κλείσιμο της εξόδου μετά από χρόνο.
Χρονοδιάγραμμα για ώρες ανάμματος και σβησίματος.

Δείτε την πρώτη σας ειδοποίηση και τις ειδοποιήσεις εκτός σύνδεσης.

Προβλήματα

Η ενέργεια είναι 0 ενώ υπάρχει φορτίο: η συσκευή μπορεί να μην έχει Μ/Τ.
Η ενέργεια είναι λάθος κατά σταθερό συντελεστή: ελέγξτε την τιμή στη ρύθμιση Παλμοί ανά kWh.
Η συσκευή δεν συνδέεται στο WiFi: ελέγξτε ότι το router εκπέμπει στα 2.4 GHz με κανάλι 20 MHz. Δείτε την αποτυχία ρύθμισης WiFi.

Δείτε επίσης τις λάθος τιμές και τη συσκευή εκτός σύνδεσης.

Τεχνικά στοιχεία


Τοποθέτηση	Ράγα DIN
Τροφοδοσία	230 VAC, κάτω από 2 W
Έξοδοι	1, έως 5 A στα 230 VAC
Σύνδεση	WiFi 2.4 GHz, κανάλι 20 MHz
Είσοδος S0	Για μετρητή με παλμούς, ενέργεια και ισχύς κατά προσέγγιση
Θερμοκρασία λειτουργίας	-10 έως 55 °C
Διαστάσεις	1 στοιχείο DIN, 17.5 mm
Υλικό	ABS UL 94 V-0
