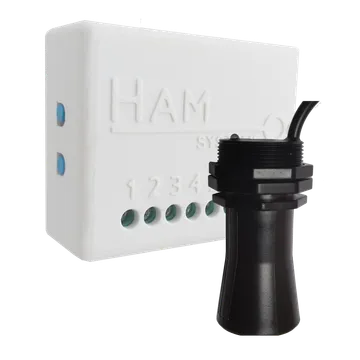

HAM SonicSense

Η HAM SonicSense μετράει την απόσταση από το αισθητήριο μέχρι την επιφάνεια του υγρού και δείχνει τη στάθμη και τον όγκο μιας δεξαμενής. Είναι για όποιον θέλει να ξέρει πόσο νερό ή υγρό έχει, χωρίς να ανεβαίνει στη δεξαμενή.

Ο σειριακός αριθμός ξεκινά με e10:. Η παλαιότερη έκδοση ξεκινά με 27:. Το μοντέλο με μπαταρία της Milesight ξεκινά με m1: (δείτε παρακάτω).

Τι μετράει

Μέτρηση	Μονάδα	Σημείωση
Απόσταση	m	Από το αισθητήριο μέχρι την επιφάνεια, μείον τη Νεκρή Απόσταση
Επίπεδο	m	Ύψος του υγρού. Χωρίς ορισμό δοχείου, δείχνει την απόσταση
Επίπεδο	% full	Πόσο γεμάτο είναι το δοχείο. Χρειάζεται τις διαστάσεις
Όγκος	m³	Χρειάζεται το σχήμα και τις διαστάσεις του δοχείου
Ρυθμός όγκου	m³/h	Πόσο γρήγορα γεμίζει ή αδειάζει το δοχείο
Πλήρωση εκτ.		Εκτίμηση του χρόνου μέχρι να γεμίσει το δοχείο
Κένωση εκτ.		Εκτίμηση του χρόνου μέχρι να αδειάσει το δοχείο
Ταχ. Απόστασης	m/min	Πόσο γρήγορα αλλάζει η απόσταση
Θερμοκρασία	°C
Γεν. Είσ., Γεν. Είσ. 2		Δύο γενικές είσοδοι, για παράδειγμα για φλοτέρ. Εμφανίζονται όταν τις ρυθμίσετε

Ο όγκος, το ποσοστό, ο ρυθμός όγκου και οι εκτιμήσεις χρόνου εμφανίζονται μόνο αφού ορίσετε το δοχείο (δείτε Ρυθμίσεις).

Πού χρησιμοποιείται

• Δεξαμενές νερού σε σπίτια, ξενοδοχεία και επιχειρήσεις.
• Δεξαμενές άρδευσης και αγροτικές δεξαμενές.
• Σιλό και πηγάδια με ελεύθερη πρόσβαση από πάνω.

Εγκατάσταση

Η συσκευή συνδέεται στο WiFi 2.4 GHz. Η ρύθμιση γίνεται από την εφαρμογή HAM, όπως στη σελίδα Σύνδεση συσκευής στο WiFi. Η SonicSense έχει το ίδιο κουτί με τις συσκευές HAM Sense.

Τοποθετήστε το αισθητήριο στην κορυφή της δεξαμενής, με την όψη προς την επιφάνεια του υγρού.

Προσοχή

Το αισθητήριο δεν μετράει απόσταση μικρότερη από 250 mm (τυφλή ζώνη). Αν το υγρό φτάσει πιο κοντά, η ένδειξη μένει στα 250 mm και η δεξαμενή φαίνεται γεμάτη. Τοποθετήστε το αισθητήριο τουλάχιστον 250 mm πάνω από την ανώτατη στάθμη του υγρού.

• Η έγκυρη περιοχή μέτρησης είναι 250-7500 mm.
• Κρατήστε ελεύθερο τον κώνο κάτω από το αισθητήριο. Σκάλα, σωλήνας εισόδου ή αφρός μέσα στον κώνο δίνουν λάθος τιμές.
• Το αισθητήριο αντέχει νερό (IP67). Το κουτί της συσκευής δεν αντέχει νερό (IP20). Τοποθετήστε το κουτί σε στεγνό σημείο.
• Ελέγξτε το σήμα WiFi στο σημείο της δεξαμενής, όχι στο σημείο που στέκεστε.

Για τις γενικές οδηγίες τοποθέτησης δείτε Τοποθέτηση αισθητηρίων και καλωδίωση.

Η σειρά των ακροδεκτών διαφέρει ανάμεσα στις εκδόσεις της συσκευής. Συνδέστε το αισθητήριο όπως δείχνει το εγχειρίδιο της δικής σας συσκευής. Τα χρώματα των καλωδίων είναι: κόκκινο 3.3 V, πράσινο RX, μπλε TX, μαύρο GND.

Ρυθμίσεις

Οι ρυθμίσεις είναι στη σελίδα της συσκευής, στην ενότητα Ρυθμίσεις. Για τη γενική διαδικασία δείτε Ρυθμίσεις συσκευής.

Ορισμός του δοχείου

Ορίστε το δοχείο για να δείτε στάθμη, ποσοστό και όγκο.

1. Ανοίξτε τη σελίδα της συσκευής.
2. Ανοίξτε την ενότητα Ρυθμίσεις.
3. Στη γραμμή Δοχείο, πατήστε Ρύθμιση. Ανοίγει το παράθυρο Ρύθμιση δοχείου.
4. Στο Σχήμα, επιλέξτε το σχήμα της δεξαμενής.
5. Στις Διαστάσεις, γράψτε κάθε διάσταση σε μέτρα.
6. Στη Νεκρή Απόσταση, γράψτε την απόσταση του αισθητηρίου από την κορυφή του δοχείου σε μέτρα.
7. Ελέγξτε το σχέδιο. Δείχνει το ποσοστό πλήρωσης και τη Χωρητικότητα δεξαμενής.
8. Πατήστε Αποθήκευση.

Σχήμα	Διαστάσεις
Οριζόντιος Κύλινδρος	διάμετρος, μήκος
Κάθετος Κύλινδρος	διάμετρος, ύψος
Σφαίρα	διάμετρος
Ορθογώνιο Παραλληλεπίπεδο	μήκος, πλάτος, ύψος
Προσαρμοσμένο	επιφάνεια (m²), ύψος

Άλλες ρυθμίσεις

• Περιγραφή Συσκευής: κείμενο που εμφανίζεται ως υποκεφαλίδα στις αναφορές.
• Αισθητήρας απόστασης (στις Προχωρημένες): ο τύπος αισθητηρίου, υπερήχων ή laser. Αφήστε την τιμή που όρισε η HAM.
• Γεν. είσοδος ως εξ. συναγερμού (στις Προχωρημένες): η τελευταία γενική είσοδος γίνεται έξοδος συναγερμού.
• Buzzer συναγερμού (στις Προχωρημένες): η συσκευή κάνει ήχο όταν ένας συναγερμός είναι ενεργός.
• Πίνακας βαθμονόμησης (στις Προχωρημένες): διόρθωση της θερμοκρασίας.
• Επιτρέπεται ο έλεγχος από LAN (στις Προχωρημένες): άλλες συσκευές στο τοπικό σας δίκτυο μπορούν να ελέγχουν αυτή τη συσκευή. Αφήστε τη ρύθμιση κλειστή αν δεν τη χρειάζεστε.
• Επιβολή IPv4 (στις Προχωρημένες): η συσκευή χρησιμοποιεί μόνο συνδέσεις IPv4.
• Απενεργοποίηση καταγραφής (στις Προχωρημένες): η εφαρμογή δεν κρατά ιστορικό μετρήσεων.

Η παλαιότερη έκδοση (27:) δεν έχει τις ρυθμίσεις Αισθητήρας απόστασης, Buzzer συναγερμού και Επιβολή IPv4.

Προτεινόμενοι κανόνες

Η εφαρμογή δεν προτείνει έτοιμους κανόνες για αυτή τη συσκευή. Φτιάξτε τουλάχιστον αυτούς τους δύο:

• Ειδοποίηση όταν το Επίπεδο (%) πέσει κάτω από ένα όριο, για παράδειγμα 20%.
• Ειδοποίηση όταν η συσκευή χαθεί. Δείτε Ειδοποίηση όταν μια συσκευή χαθεί.

Για τα βήματα δείτε Δημιουργία κανόνα.

Προβλήματα

Τι βλέπετε	Πιθανή αιτία	Τι κάνετε
Η δεξαμενή φαίνεται πάντα γεμάτη	Το υγρό είναι μέσα στην τυφλή ζώνη των 250 mm	Ανεβάστε το αισθητήριο
Η στάθμη πηδάει	Αφρός, ατμός ή εμπόδιο μέσα στον κώνο	Μετακινήστε το αισθητήριο σε ελεύθερο σημείο
Δεν εμφανίζεται όγκος ή ποσοστό	Δεν έχετε ορίσει το δοχείο	Δείτε Ορισμός του δοχείου
Η στάθμη έχει σταθερή διαφορά	Λάθος Νεκρή Απόσταση ή διαστάσεις	Μετρήστε ξανά και διορθώστε

Για γενικά προβλήματα δείτε Λάθος ή περίεργες τιμές και Η συσκευή εμφανίζεται εκτός σύνδεσης.

HAM SonicSense της Milesight (m1:)

Το μοντέλο m1: είναι συσκευή της Milesight με μπαταρία. Δεν χρησιμοποιεί WiFi. Δείχνει Απόσταση, Επίπεδο, Όγκος, Μπαταρία (%), Θερμοκρασία, Καπάκι, Πλήρες και Κίνηση. Ορίζετε το δοχείο με τον ίδιο τρόπο. Για εγκατάσταση και διαθεσιμότητα επικοινωνήστε μαζί μας.

Τεχνικά στοιχεία

Περιοχή μέτρησης	250-7500 mm
Τυφλή ζώνη	250 mm
Γωνία μέτρησης	55°
Θερμοκρασία λειτουργίας	-15 έως 60 °C
Προστασία αισθητηρίου	IP67
Προστασία κουτιού	IP20
Είσοδοι	2 γενικές είσοδοι
Τροφοδοσία	Τροφοδοτικό micro-USB (περιλαμβάνεται) ή 5-12 VDC από ακροδέκτες
Σύνδεση	WiFi 802.11 b/g/n, 2.4 GHz
Ακρίβεια	5%
Ανάλυση	1 cm
Θερμοκρασία λειτουργίας συσκευής	-10 έως 50 °C
Διαστάσεις κουτιού	55 x 44 x 21.5 mm
Υλικό κουτιού	ABS V-0

Διαθέσιμη στο κατάστημα.
